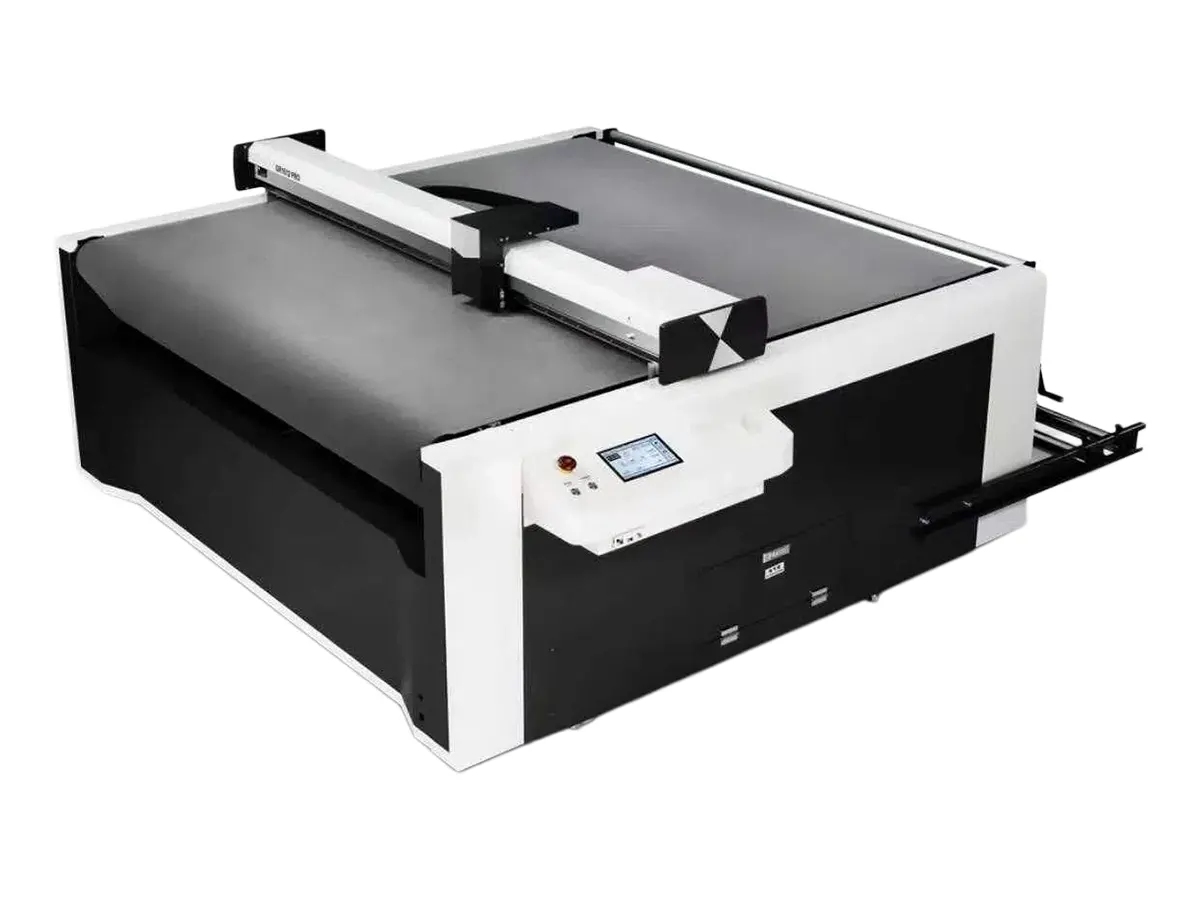

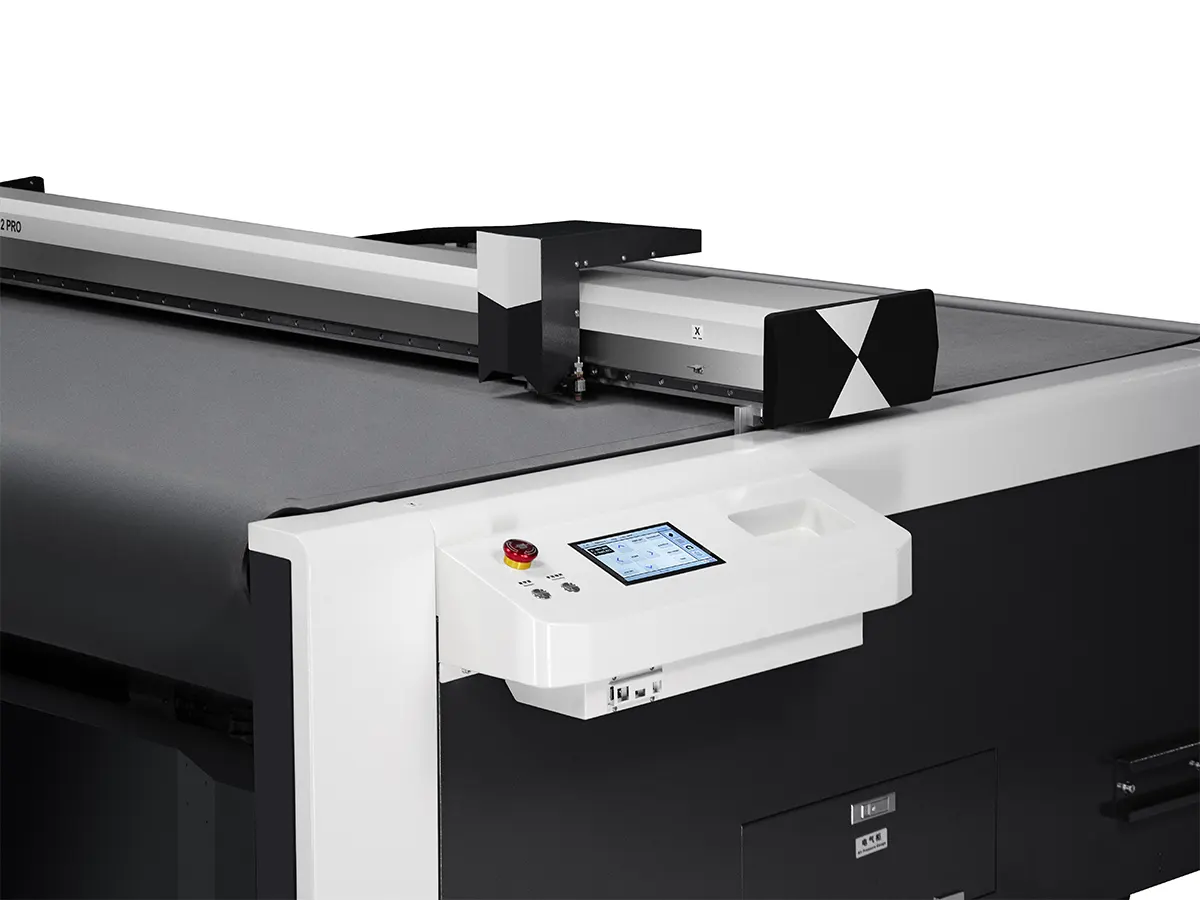

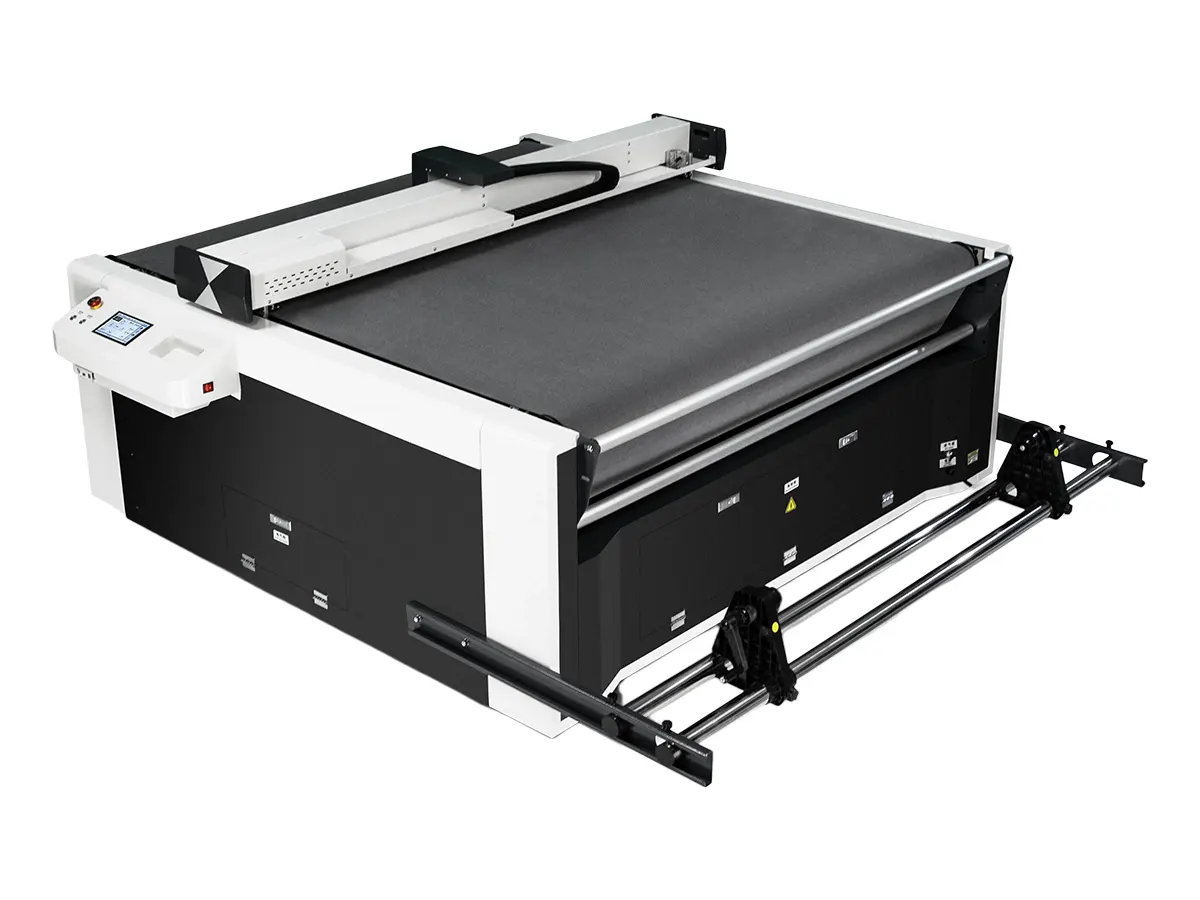

Планшетный режущий плоттер с двумя головками VFR-XD

VFR-XDПланшетный режущий плоттер с двумя головками

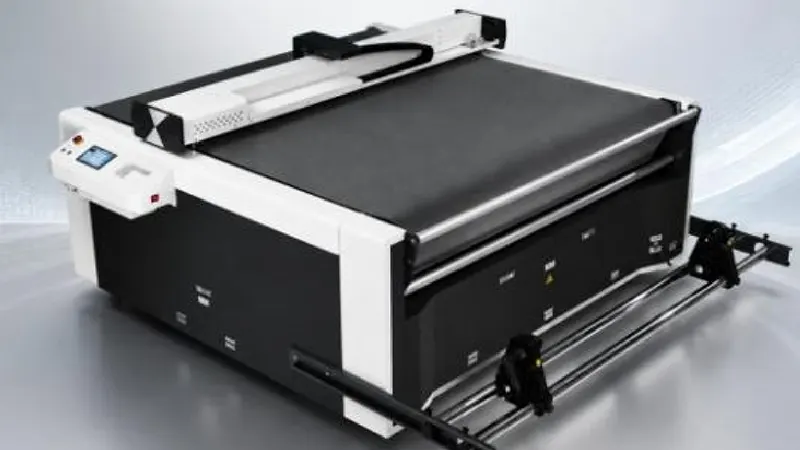

Планшетный режущий плоттер с двумя головками VICUT серии VFR-XD (модели VFR8090XD, VFR1312XD, VFR1612XD, VFR1325XD) предназначен для выполнения смешанной резки в рамках единого процесса: контурной резки без прорезания подложки, сквозной резки, перфорации и биговки. Две независимые режущие головки автоматически переключаются по настройкам задания, что позволяет обрабатывать толстые и многослойные материалы без смены оборудования и лишних операций.

Подвесная плита по оси Z с раздельной регулировкой усилия каждой головки поддерживает резку картона плотностью до 500 г/м² за один проход. Максимальная ширина материала достигает 1689 мм, толщина: 1,5 мм, скорость резки: до 800 мм/с. Кроме того, плоттер имеет вакуумную фиксацию материала, CCD-камеру для распознавания меток и позиционирования полотна, а также антистатическую систему для защиты оператора от поражения током.

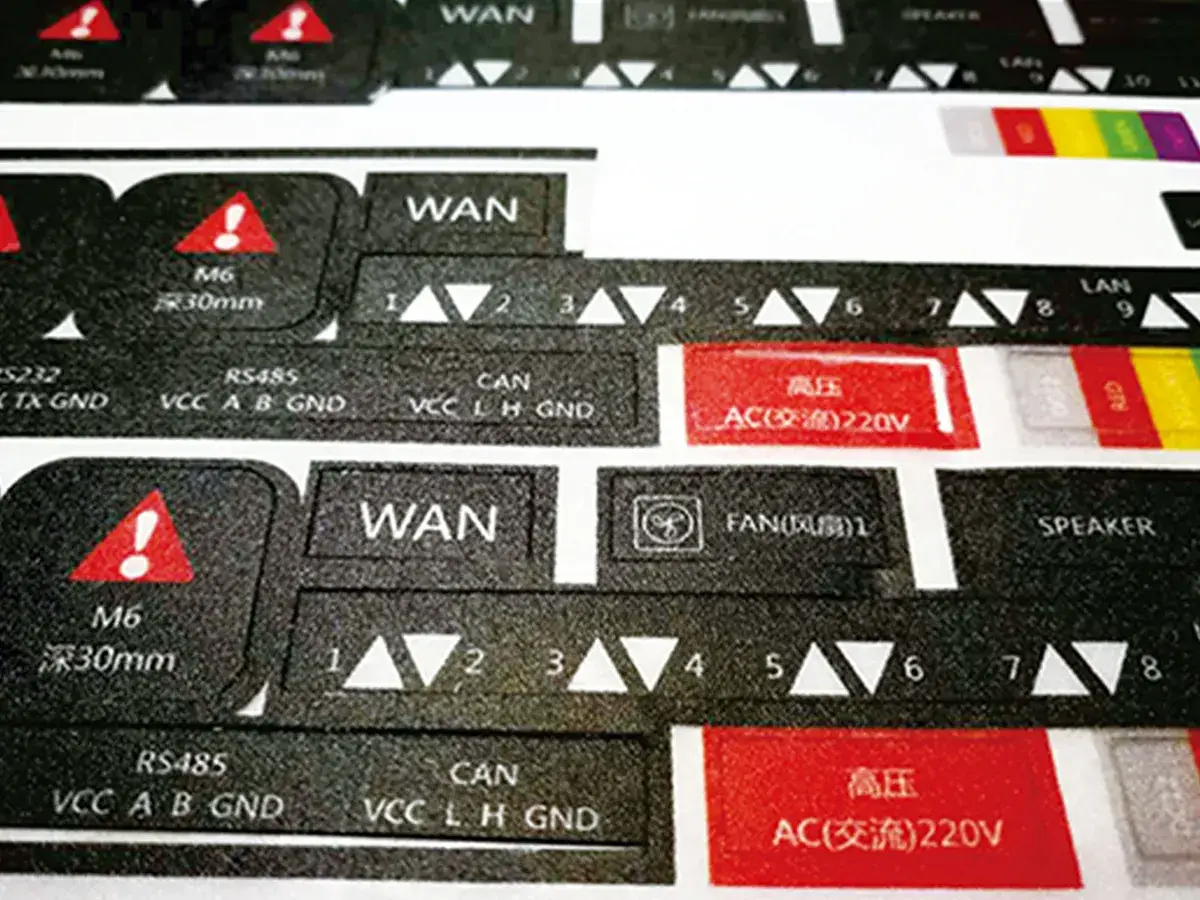

Плоттер работает с мягкими материалами и материалами средней жесткости: световозвращающими пленками, ПЭТ, ПВХ, магнитными и виниловыми наклейками, бумажными карточками. Доступно изменение конструкции и добавление различных функций для специфических производственных задач.

Оставить запрос

Смотреть видео

Технические характеристики

Модель	VFR8090XD	VFR1312XD	VFR1612XD	VFR1325XD
Макс. ширина резки (обычная резка)	800 мм	1300 мм	1600 мм	1300 мм
Макс. ширина резки по оси X (контурная резка)	770 мм	1270 мм	1520 мм	1270 мм
Макс. ширина резки по оси Y (листовой материал)	970 мм	1250 мм	1250 мм	2500 мм
Макс. ширина материала	860 мм	1469 мм	1689 мм	1469 мм
Макс. толщина материала	1,5 мм	1,5 мм	1,5 мм	1,5 мм
Обрабатываемые материалы	Мягкие материалы и материалы средней жесткости (световозвращающие пленки, ПЭТ, ПВХ, магнитные наклейки, виниловые наклейки, бумажные карточки и др.)

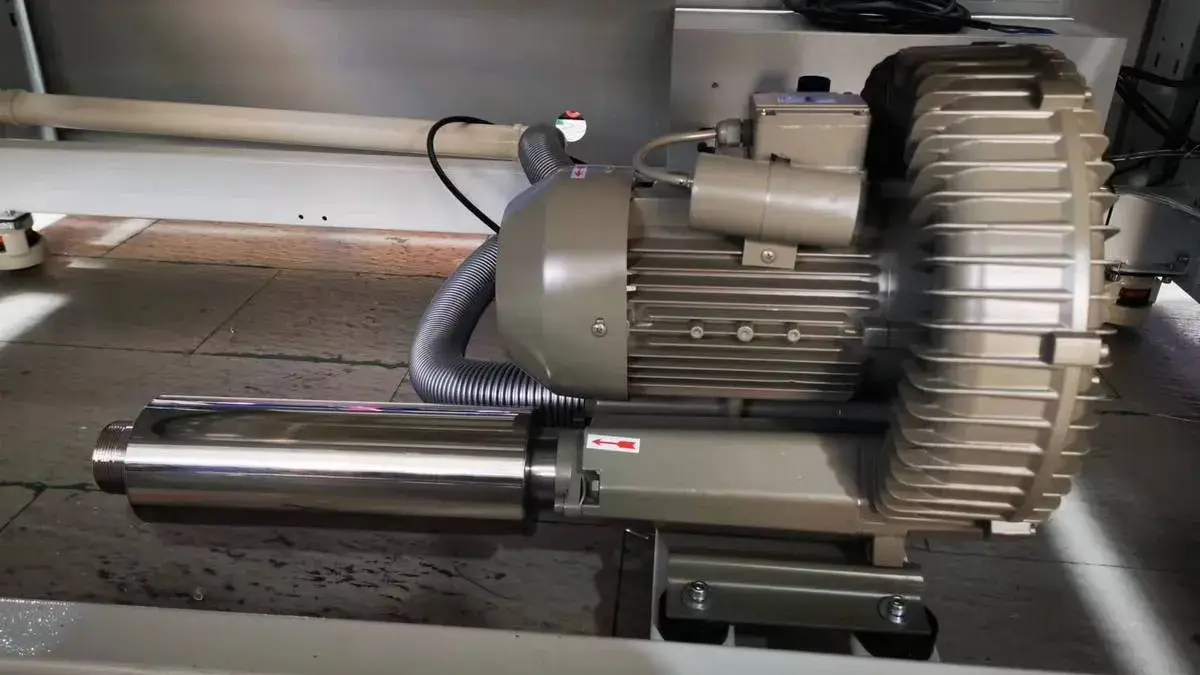

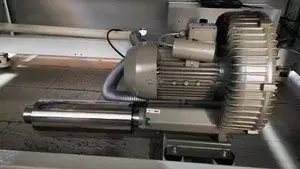

Способ фиксации материала	Вакуумный рабочий стол	Вакуумный рабочий стол	Вакуумный рабочий стол	Вакуумный рабочий стол
Макс. скорость резки	800 мм/с	800 мм/с	800 мм/с	800 мм/с
Кол-во режущих головок	2	2	2	2
Способы обработки	Контурная резка без прорезания подложки, сквозная резка, перфорация, биговка (опционально)	Контурная резка без прорезания подложки, сквозная резка, перфорация, биговка (опционально)	Контурная резка без прорезания подложки, сквозная резка, перфорация, биговка (опционально)	Контурная резка без прорезания подложки, сквозная резка, перфорация, биговка (опционально)
Диаметр режущего ножа	2,0 мм	2,0 мм	2,0 мм	2,0 мм
Углы заточки ножей	30°, 45°, 60°	30°, 45°, 60°	30°, 45°, 60°	30°, 45°, 60°
Система привода	Привод головки: линейный электродвигатель/кривошипно-шатунный механизм, привод осей X/Y: сервопривод переменного тока
Механическое разрешение	0,0125 мм	0,0125 мм	0,0125 мм	0,0125 мм
Поддерживаемые операционные системы	Windows 10/8/7/XP	Windows 10/8/7/XP	Windows 10/8/7/XP	Windows 10/8/7/XP
Объем памяти	32 МБ	32 МБ	32 МБ	32 МБ
Стандартное ПО	Драйвер Windows, SignWork Pro, CADtoPlot Pro	Драйвер Windows, SignWork Pro, CADtoPlot Pro	Драйвер Windows, SignWork Pro, CADtoPlot Pro	Драйвер Windows, SignWork Pro, CADtoPlot Pro
Совместимое ПО	CADlink, Flexi, RIIN, SignCut Pro, etc.	CADlink, Flexi, RIIN, SignCut Pro, etc.	CADlink, Flexi, RIIN, SignCut Pro, etc.	CADlink, Flexi, RIIN, SignCut Pro, etc.
Язык интерфейса	Английский/Китайский	Английский/Китайский	Английский/Китайский	Английский/Китайский
Форматы файлов	HP-GL, PLT	HP-GL, PLT	HP-GL, PLT	HP-GL, PLT
Интерфейс подключения	USB-кабель/USB-накопитель/Ethernet	USB-кабель/USB-накопитель/Ethernet	USB-кабель/USB-накопитель/Ethernet	USB-кабель/USB-накопитель/Ethernet

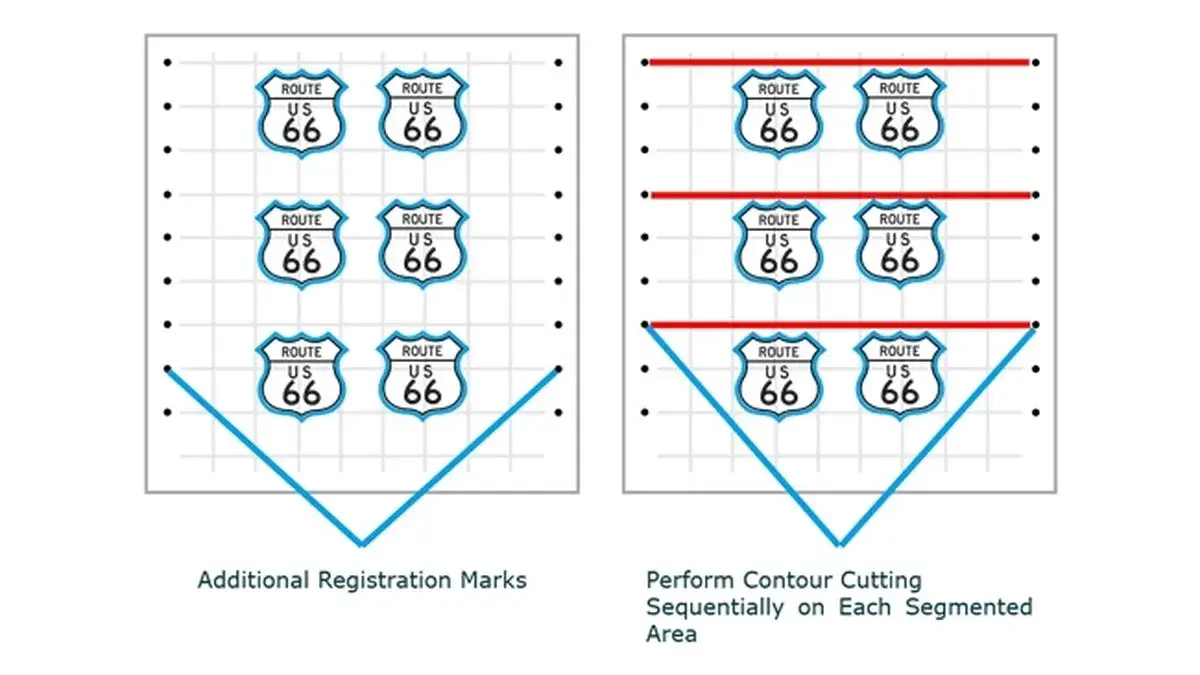

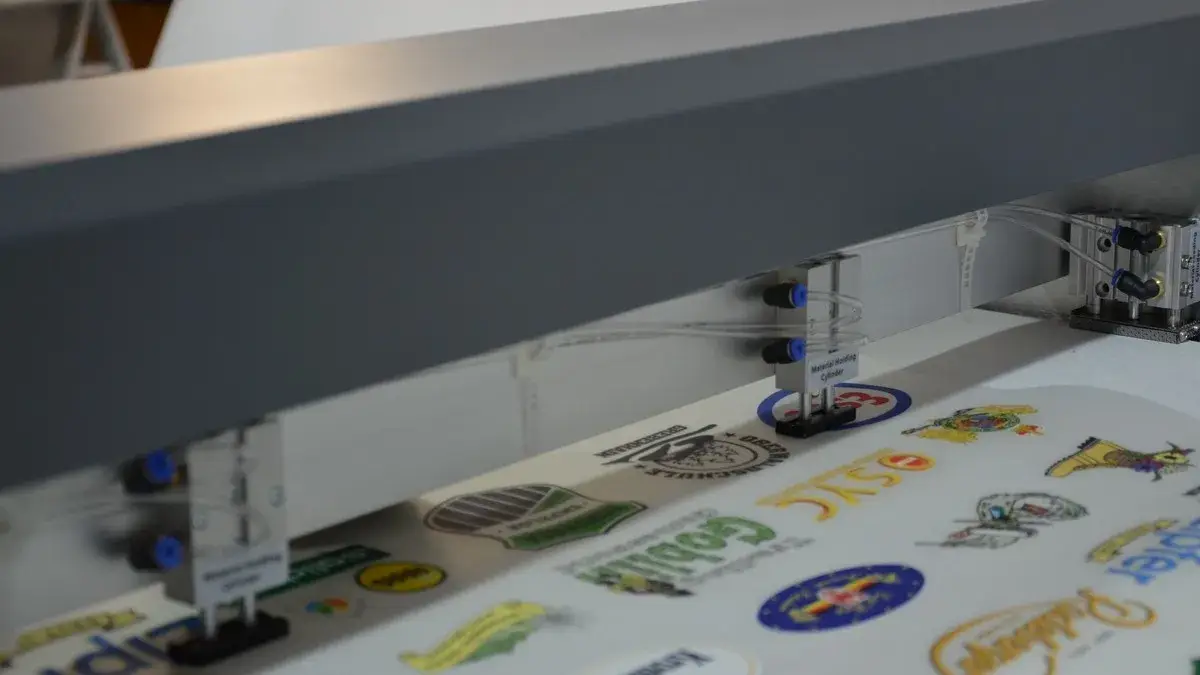

Распознавание регистрационных меток	CCD-камера	CCD-камера	CCD-камера	CCD-камера
Типы меток	Точечные метки и QR-коды	Точечные метки и QR-коды	Точечные метки и QR-коды	Точечные метки и QR-коды
Электропитание	220 В переменного тока, 50/60 Гц	220 В переменного тока, 50/60 Гц	220 В переменного тока, 50/60 Гц	220 В переменного тока, 50/60 Гц
Держатели режущего ножа/пера	2 держателя режущих ножей, 1 держатель пера, 3 режущих ножа	2 держателя режущих ножей, 1 держатель пера, 3 режущих ножа	2 держателя режущих ножей, 1 держатель пера, 3 режущих ножа	2 держателя режущих ножей, 1 держатель пера, 3 режущих ножа
Корзина для материала	В комплекте	В комплекте	В комплекте	В комплекте
Мощность машины	2,8 кВт	3,2 кВт	3,2 кВт	7,5 кВт
Габариты занимаемой площади (Ш×Д)	1,3×1,8 м	1,9×2,2 м	2,1×2,4 м	1,9×3,4 м
Размеры упаковки (Д×Ш×В)	1,6×1,4×1,22 м	1,95×2,1×1,22 м	2,16×2,1×1,22 м	3,12×1,95×1,22 м
Масса брутто/нетто	305/210 кг	320/240 кг	340/260 кг	760/680 кг

Особенности

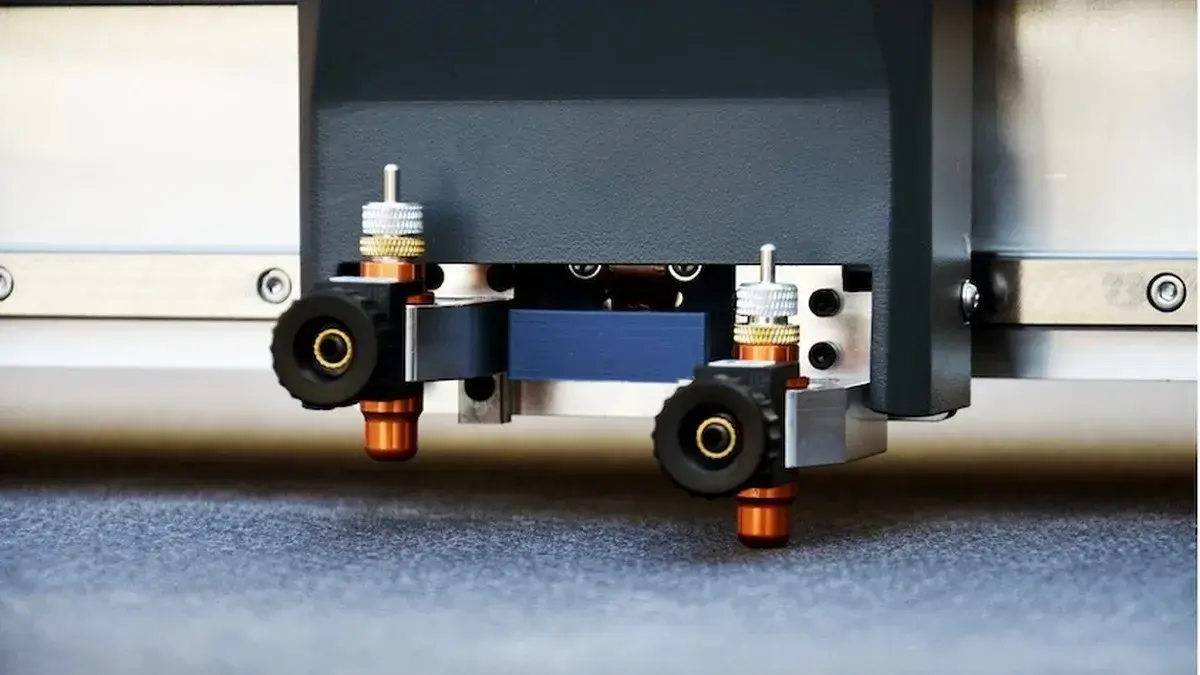

Две режущие головки: две режущие головки могут автоматически переключаться в соответствии с настройками файла, позволяя выполнять контурную резку без прорезания подложки и сквозную резку в рамках одного задания.

Увеличенное давление ножа для обработки толстых материалов: конструкция с подвесной плитой по оси Z позволяет независимо регулировать усилие каждой из двух режущих головок, что позволяет обрабатывать картон плотностью 500 г/м² за один проход.

Режущий нож с функцией отслеживания усилия давления: нож с функцией контроля давления помогает поддерживать заданную глубину резки даже при наличии неровностей на поверхности материала (функция недоступна в модели с кривошипно-шатунным механизмом).

Система устранения статического электричества: антистатическая конструкция оборудования уменьшает влияние статического электричества на безопасность работы оператора и качество конечного продукта.

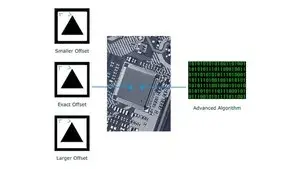

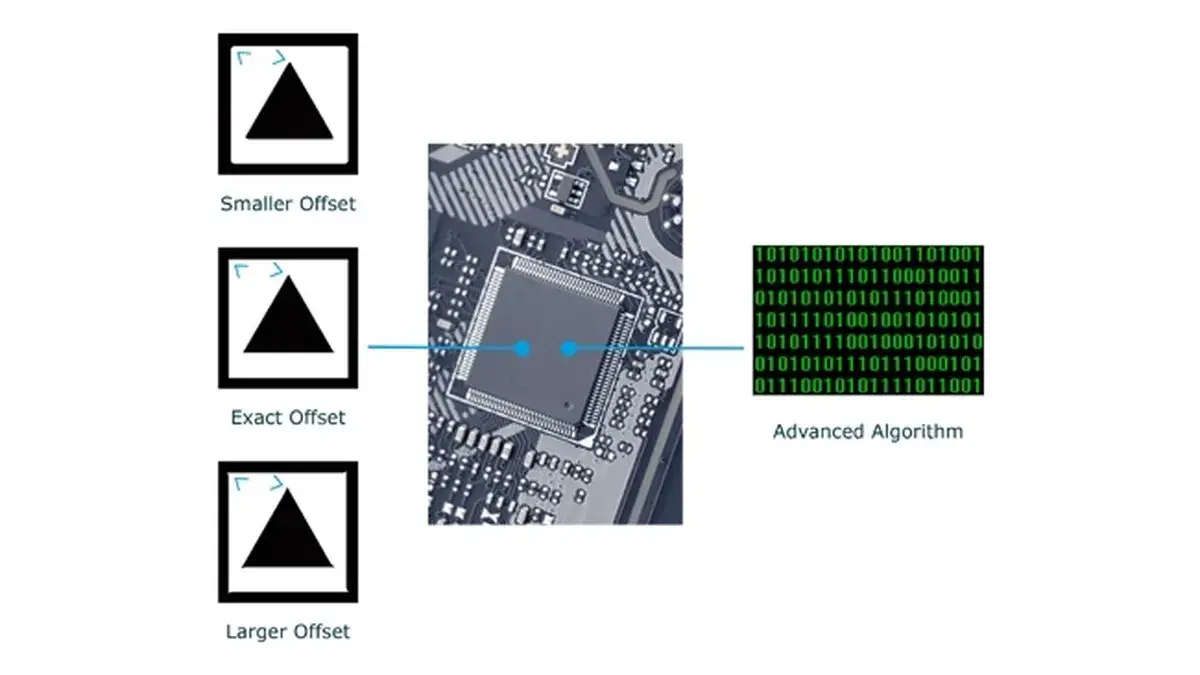

Усовершенствованный алгоритм резки: усовершенствованный алгоритм помогает предотвращать деформацию углов, их нежелательное закругление и приподнимание краев материала.

Отсутствие необходимости в дополнительном прорезании контура: точное совмещение начальной и конечной точек каждого контура резки уменьшает необходимость в дополнительном прорезании за точкой замыкания контура.

Очистка истории заданий одним нажатием: оператор может одним нажатием удалить текущий документ печати из буферной памяти и загрузить новый.

Поддерживает множество материалов: плоттер поддерживает контурную резку без прорезания подложки, перфорационную резку, сквозную резку и биговку.

Поддержка протокола Handshake и комплекта SDK: поддержка комплекта средств разработки программного обеспечения (SDK) позволяет интегрировать плоттер с различными пользовательским ПО.

Совместимость с различным ПО: плоттер поддерживает обмен данными с наиболее распространенным ПО, включая CADlink, Flexi, RIIN и SignCut Pro.
