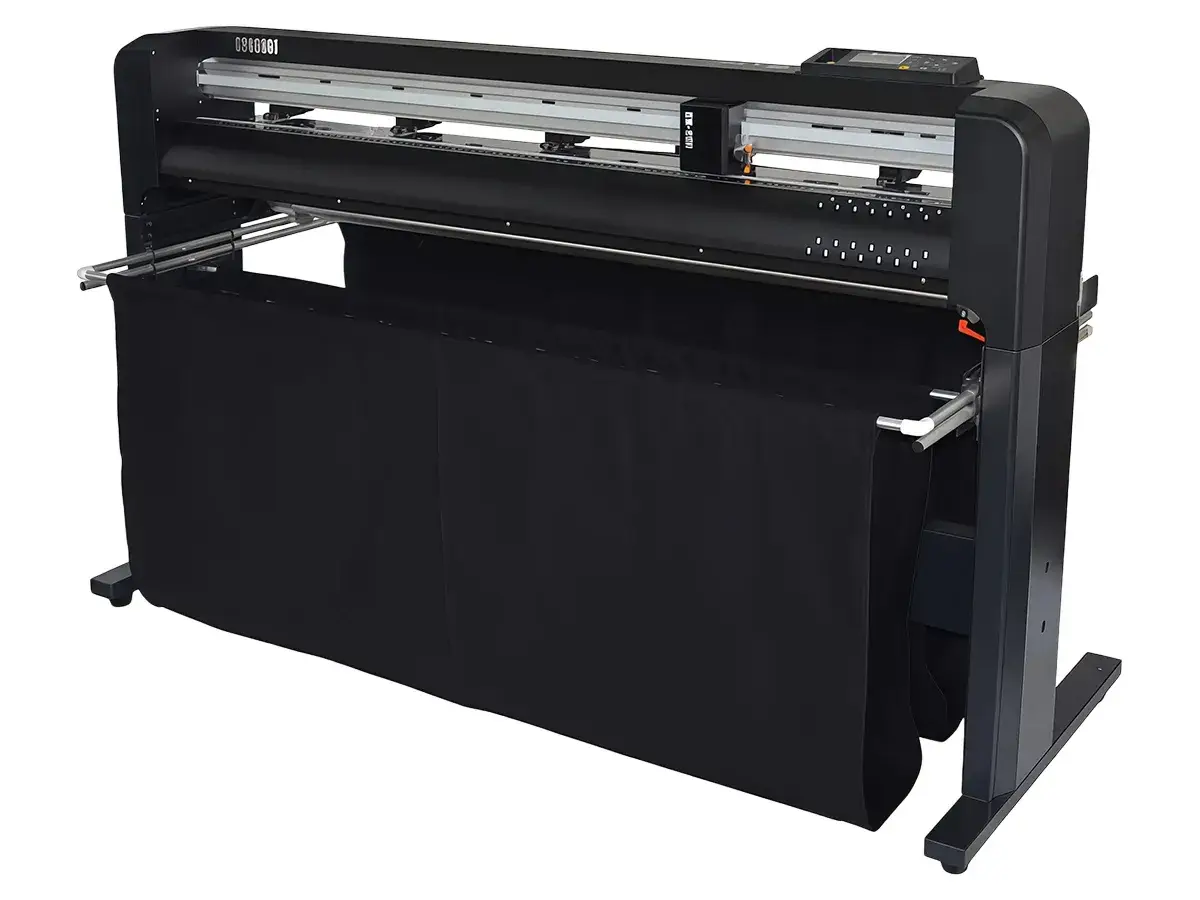

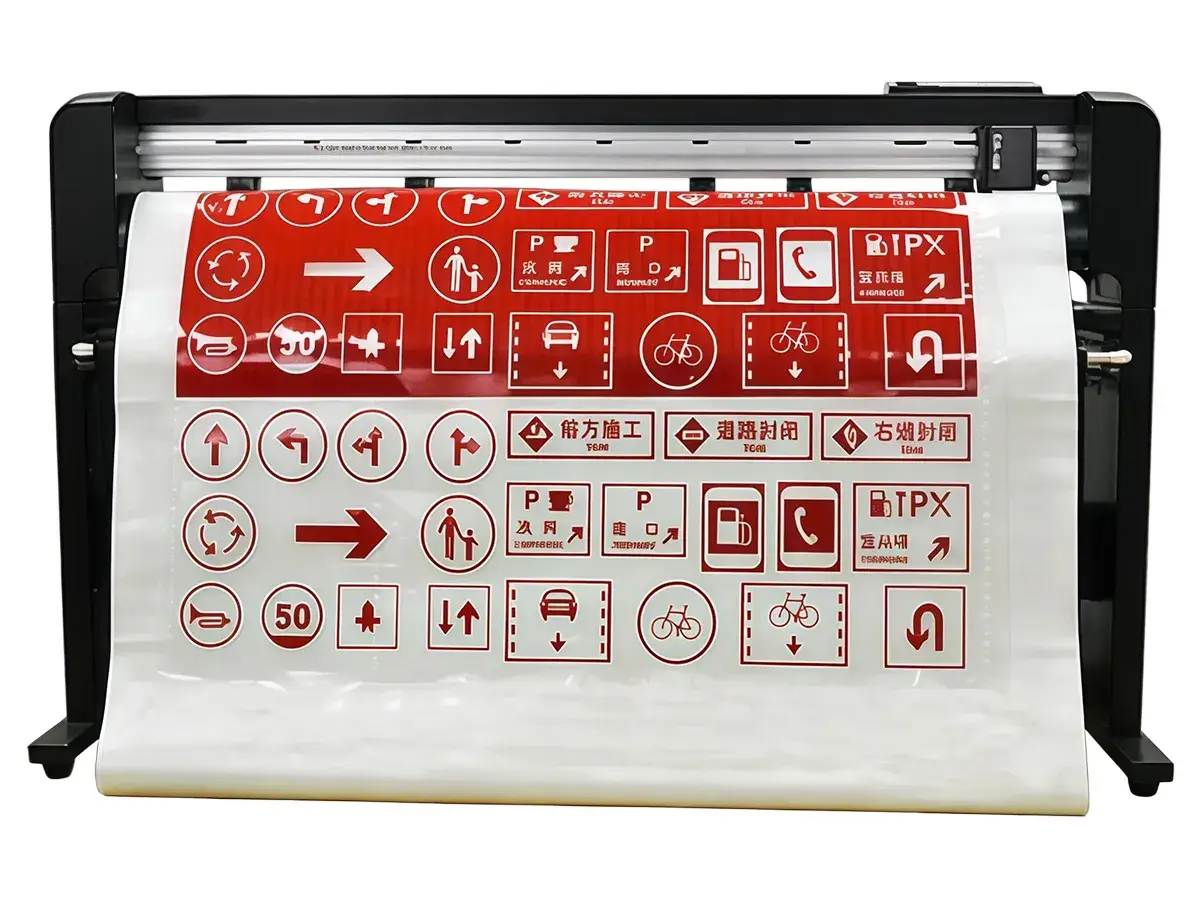

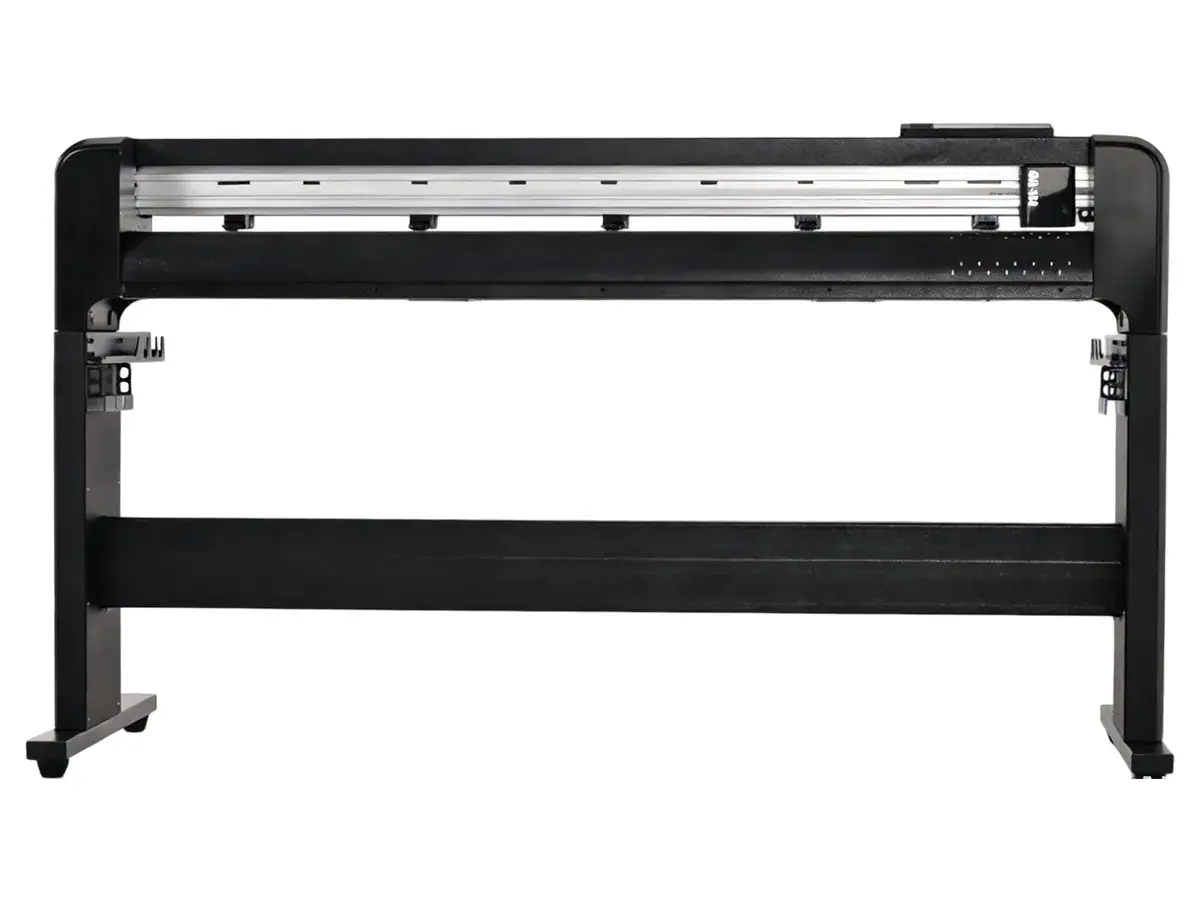

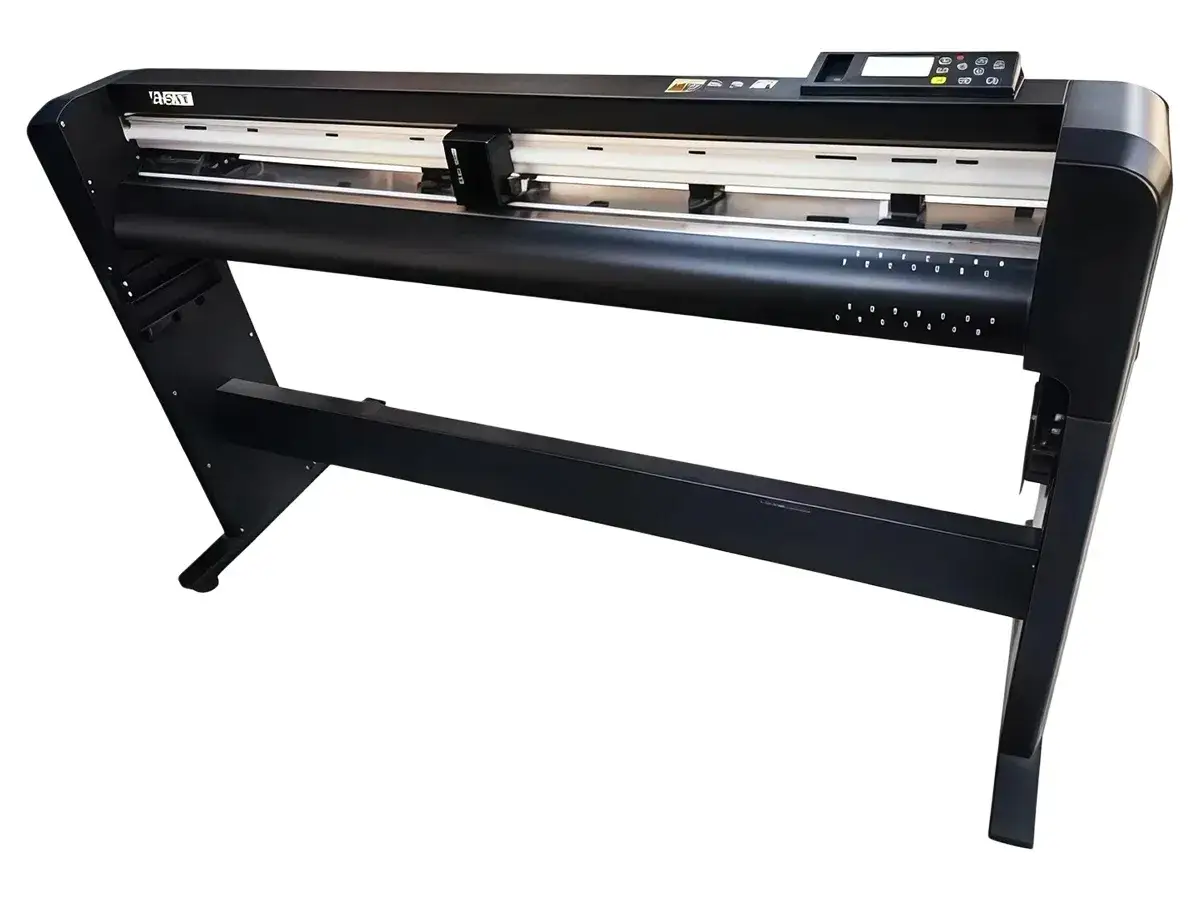

GC-140FРежущий плоттер для световозвращающей пленки
Рулонный режущий плоттер VICUT GC-140F предназначен для высокоточной резки световозвращающих пленок, антигравийной защитной пленки (PPF), тонировочных материалов, пескоструйных трафаретов и других специализированных пленок. Оборудование оснащено оптической линейкой для постоянной глубины реза, сервоприводом с замкнутым контуром по осям X/Y и высокоскоростным линейным двигателем по оси Z, а также системой устранения статического электричества для улучшения безопасности оператора.
Максимальная ширина материала: 1440 мм, ширина контурной резки: 1220 мм, толщина резки: до 1 мм, скорость: до 800 мм/с. Плоттер уверенно режет мелкие элементы: окружности от 0,8 мм, буквы от 1×1 мм, цифры от 3×3 мм. Поддерживаются форматы HP-GL и PLT, прямой вывод DXF, интерфейсы USB и RS-232, совместимость с AutoCAD, Adobe Illustrator, CorelDRAW и FlexiSign, а также SDK для интеграции в пользовательские программы.

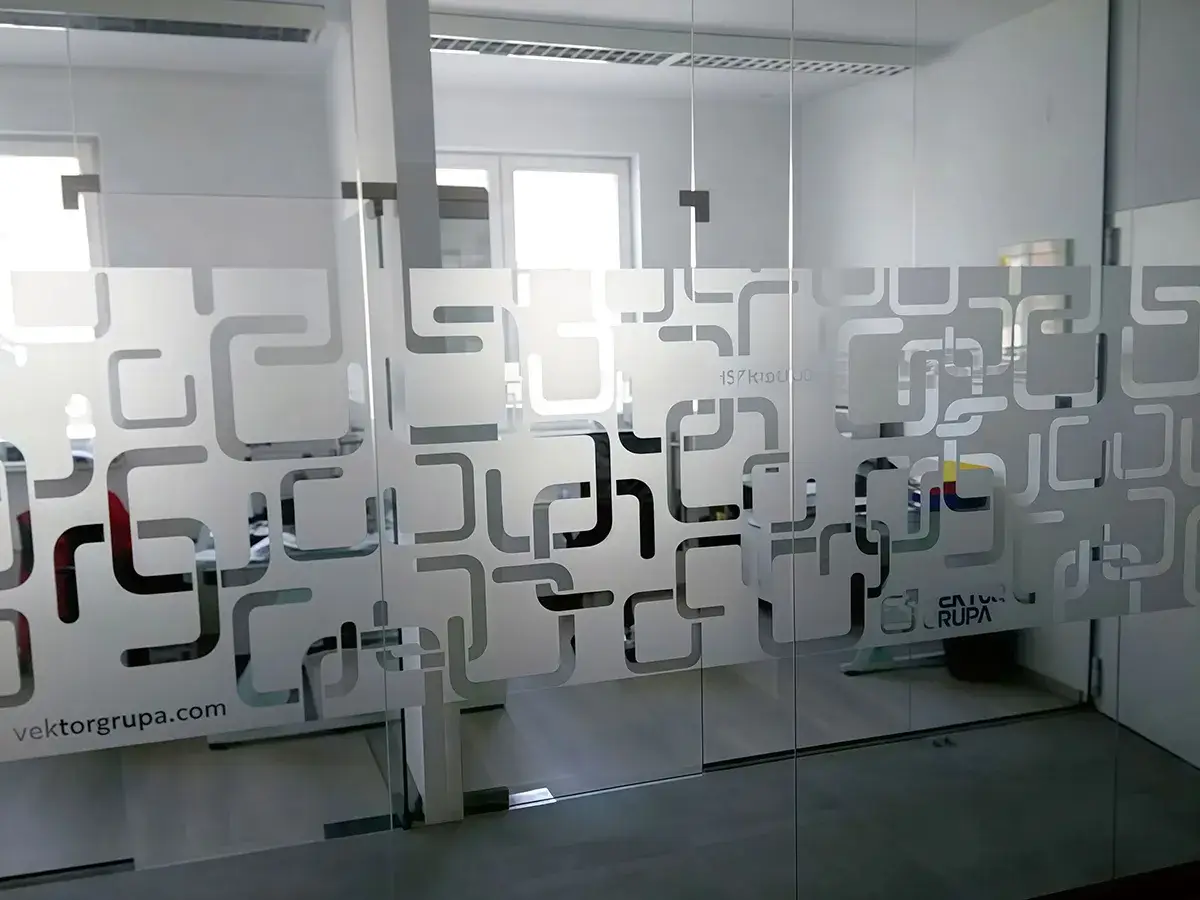

За счет всех своих универсальных характеристик данный плоттер часто выбирается клиентами, производящими дорожные знаки, автомобильную графику, световозвращающие наклейки, оконные пленки, этикетки и другую продукцию малыми тиражами.
Термотрансферная виниловая пленка
Материалы с предварительно нанесенной печатью
Световозвращающая пленка Avery Dennison
Световозвращающая пленка с предварительно нанесенной печатью
Световозвращающая пленка 3M
Дорожные знаки
Пленка для изготовления трафаретов для пескоструйных работ
| Модель | |
| Макс. ширина резки (обычная резка) | 1290 мм |
| Макс. ширина резки (контурная резка) | 1220 мм |
| Макс. ширина материала | 1440 мм |
| Мин. ширина материала | 70 мм |
| Кол-во прижимных роликов | 5 шт. |
| Макс. толщина резки | 1 мм |
| Макс. скорость резки | 800 мм/с |
| Макс. давление ножа | 600 гс/5,8 Н, 8 ступеней |
| Регулировка давления ножа | С шагом 1 гс |
| Система привода | Оси X/Y: сервопривод, ось Z: высокоскоростной линейный электродвигатель |
| Механическое разрешение | 0,0125 мм |
| Мин. диаметр окружности | 0,8 мм |
| Мин. размер буквенных символов | 1×1 мм |
| Мин. размер цифровых символов | 3×3 мм |
| Поддерживаемые операционные системы | Windows 10/8/7/XP |
| Объем памяти | 2 МБ |
| Стандартное ПО | Драйвер Windows, SignWork Pro, CADtoPlot Pro |
| Язык интерфейса | Английский/Китайский |
| Форматы файлов | HP-GL, PLT |
| Интерфейс подключения | USB, RS-232 |
| Распознавание регистрационных меток | GARMS |
| Электропитание | 90-240 В переменного тока, 50/60 Гц |
| Мощность машины | 60 Вт |
| Держатели режущего ножа/пера | 1 держатель режущего ножа, 1 держатель пера |
| Диаметр режущего ножа | 0,9/1,5/2,0 мм |
| Углы заточки ножей | 30°, 45°, 60° |
| Типы перьев | Фломастер на водной основе и шариковая ручка с масляными чернилами |
| Опорные пластины роликов для рулонного материала | В комплекте |
| Корзина для материала | Опционально |
| Масса брутто/нетто | 96/62 кг |
| Размеры упаковки (Д×Ш×В) | 171×40×57 см (0,4 м³) |
-
Жесткие подающие роликиЖесткие подающие ролики надежно удерживают материал во время подачи, аккуратно перемещая его по всем этапам.
-
Стабильная подача материала длиной до 7000 мм

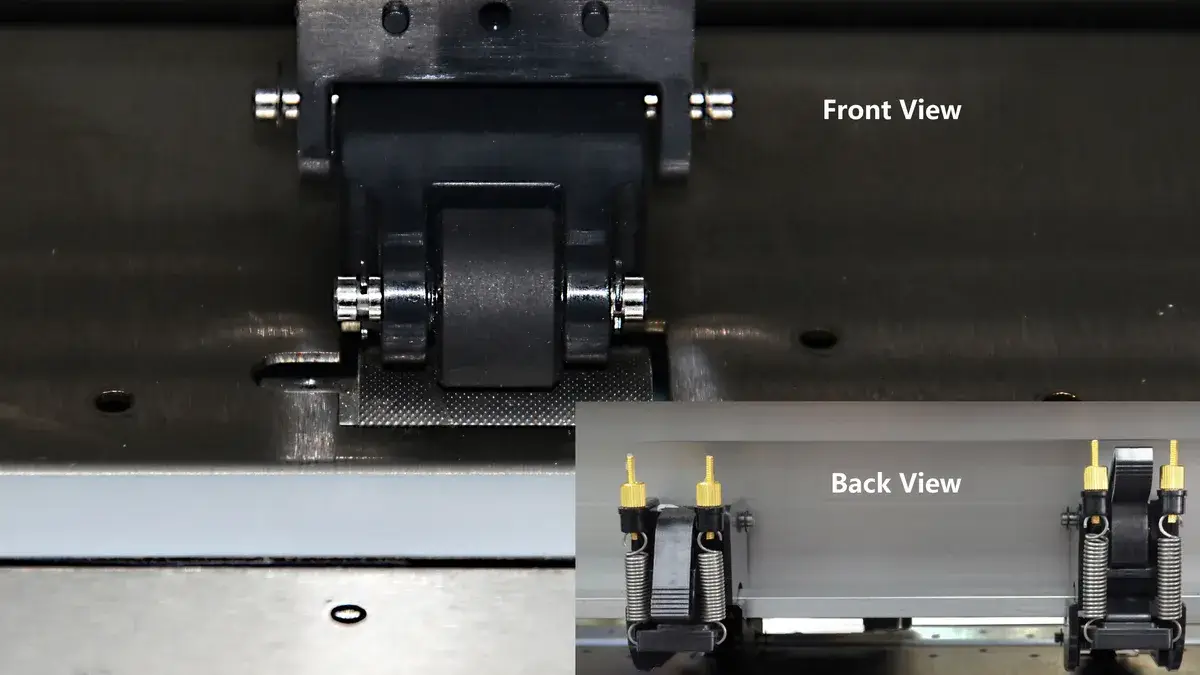

Прижимные ролики точно контролируют направление материала, за счет чего поддерживаются рулоны с намоткой до 7 метров.
-

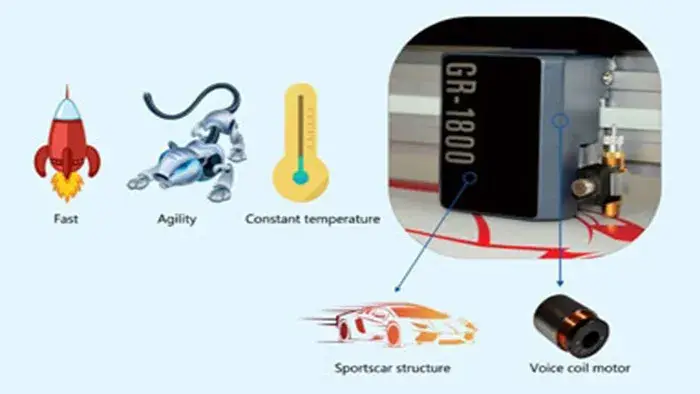

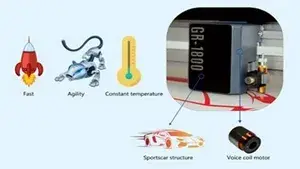

Усовершенствованная кареткаСпециалисты VICUT использовали собственные наработки для улучшения стабильности каретки режущего ножа, что значительно улучшило выход готовых изделий.
-

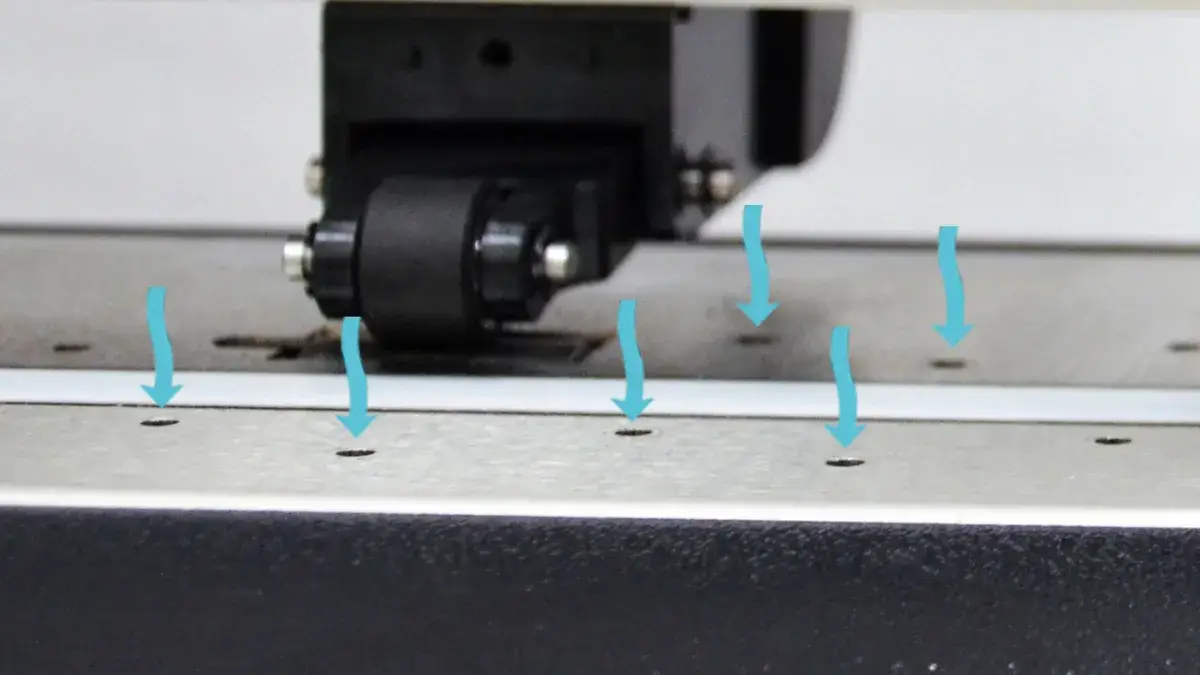

Рабочий стол с вакуумной фиксациейРабочий стол с вакуумной фиксацией удерживает материал в ровном положении во время резки, уменьшая его смещение и повышая точность обработки пленок, винила и других графических материалов.
-

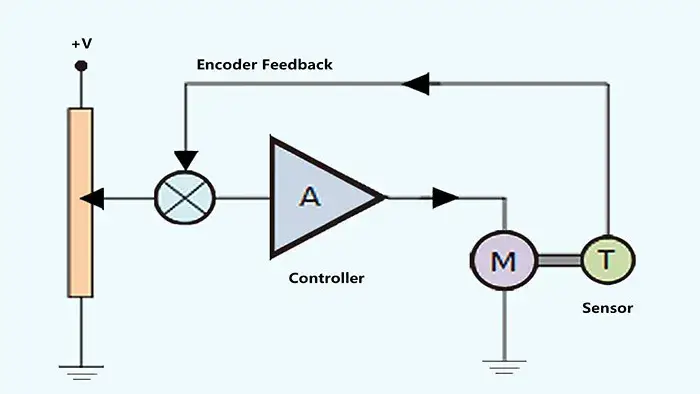

Серводвигатель с замкнутой системой управленияСерводвигатель с обратной связью поддерживает стабильное перемещение, точное позиционирование и надежную работу режущего плоттера при непрерывной эксплуатации.
-

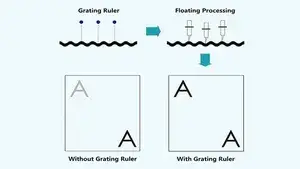

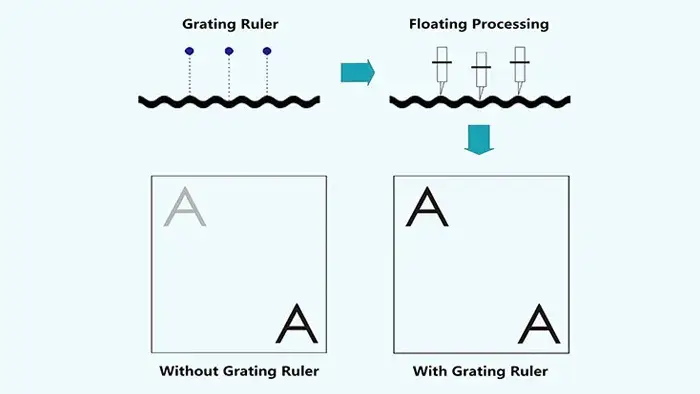

Оптическая линейкаОптическая линейка позволяет поддерживать постоянную глубину резки по всей рабочей ширине материала.
-
Система устранения статического электричестваВстроенная система устранения статического электричества уменьшает влияние электростатических зарядов во время резки, улучшая подачу материала и безопасность оператора.
-

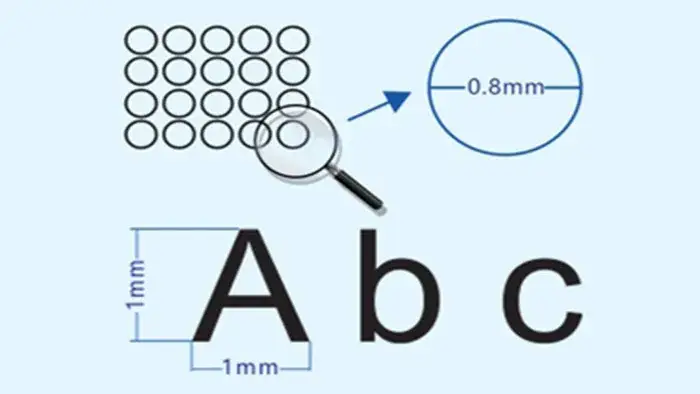

Резка мелких символовПлоттер поддерживает резку окружностей диаметром до 0,8 мм, букв размером до 1×1 мм и цифр размером до 3×3 мм.
-

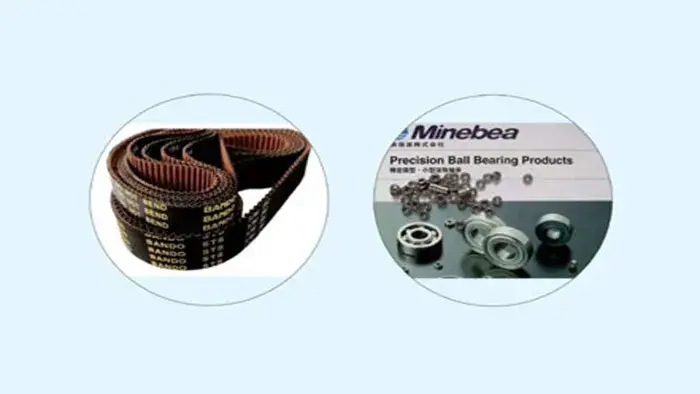

Высококачественные комплектующиеВсе комплектующие тщательно подбираются специалистами VICUT от ведущих производителей.
-
Чистые и ровные края срезаПлоттер автоматически компенсирует смещение материала, что уменьшает количество заусенцев на краях.
-

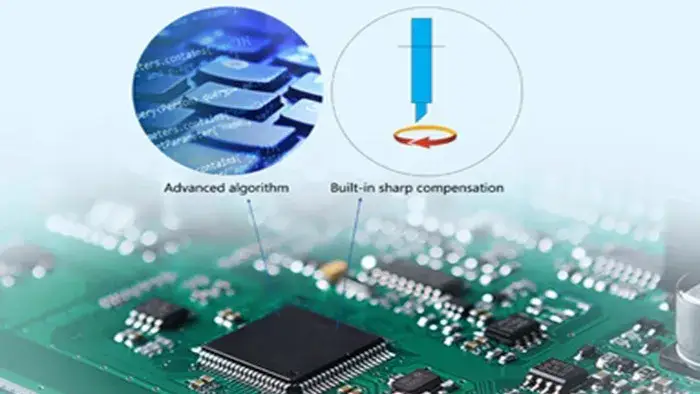

Электронная компенсация смещения режущего ножаЭлектронная компенсация положения кончика ножа повышает точность следования заданному контуру, особенно при обработке углов, криволинейных участков и мелких деталей сложной формы.
-

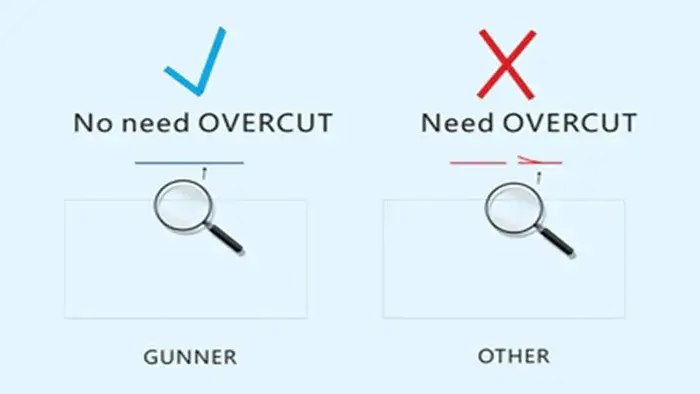

Отсутствие необходимости в дополнительном прорезании контураТочное совмещение начальной и конечной точек резки уменьшает необходимость в дополнительном прорезании контура за точкой его замыкания, что позволяет получать более ровные края по сравнению с плоттерами других моделей.
-

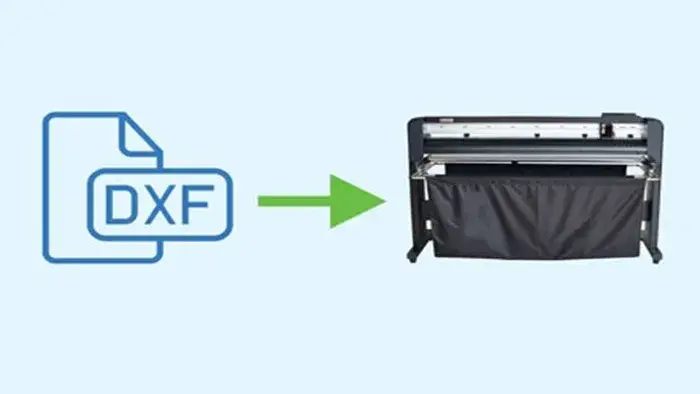

Прямой вывод файлов DXFПлоттер может напрямую обрабатывать файлы формата DXF, что значительно упрощает работу.
-

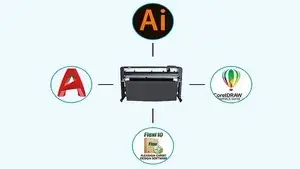

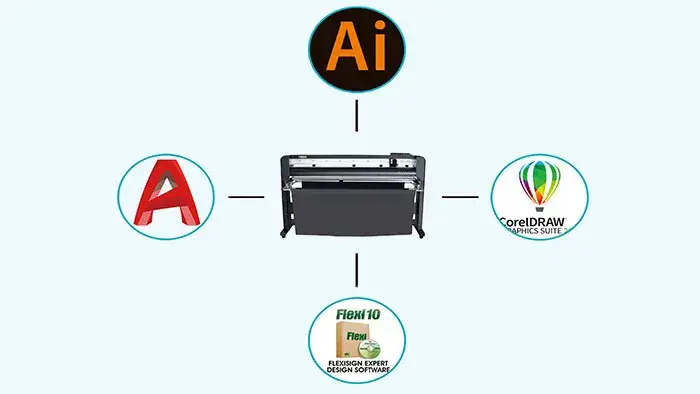

Совместим с различным ПОСовместимость с AutoCAD, Adobe Illustrator, CorelDRAW и FlexiSign позволяет легко встроить данный плоттер в существующие процессы проектирования и производства графической продукции различного формата.
-

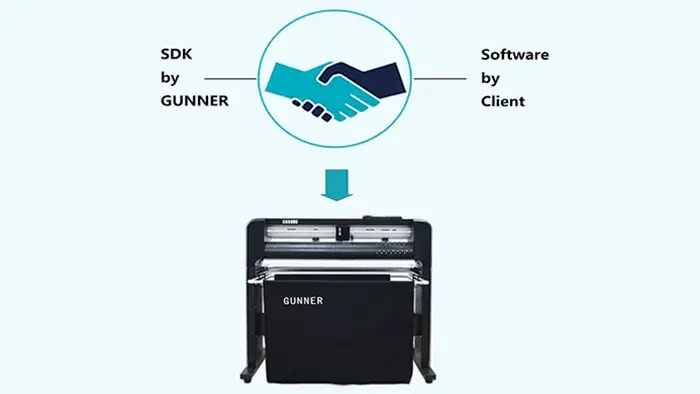

Поддержка протокола обмена данными Handshake и комплекта SDKДоступный комплект средств разработки ПО (SDK) позволяет использовать плоттер совместно с пользовательскими программами.
