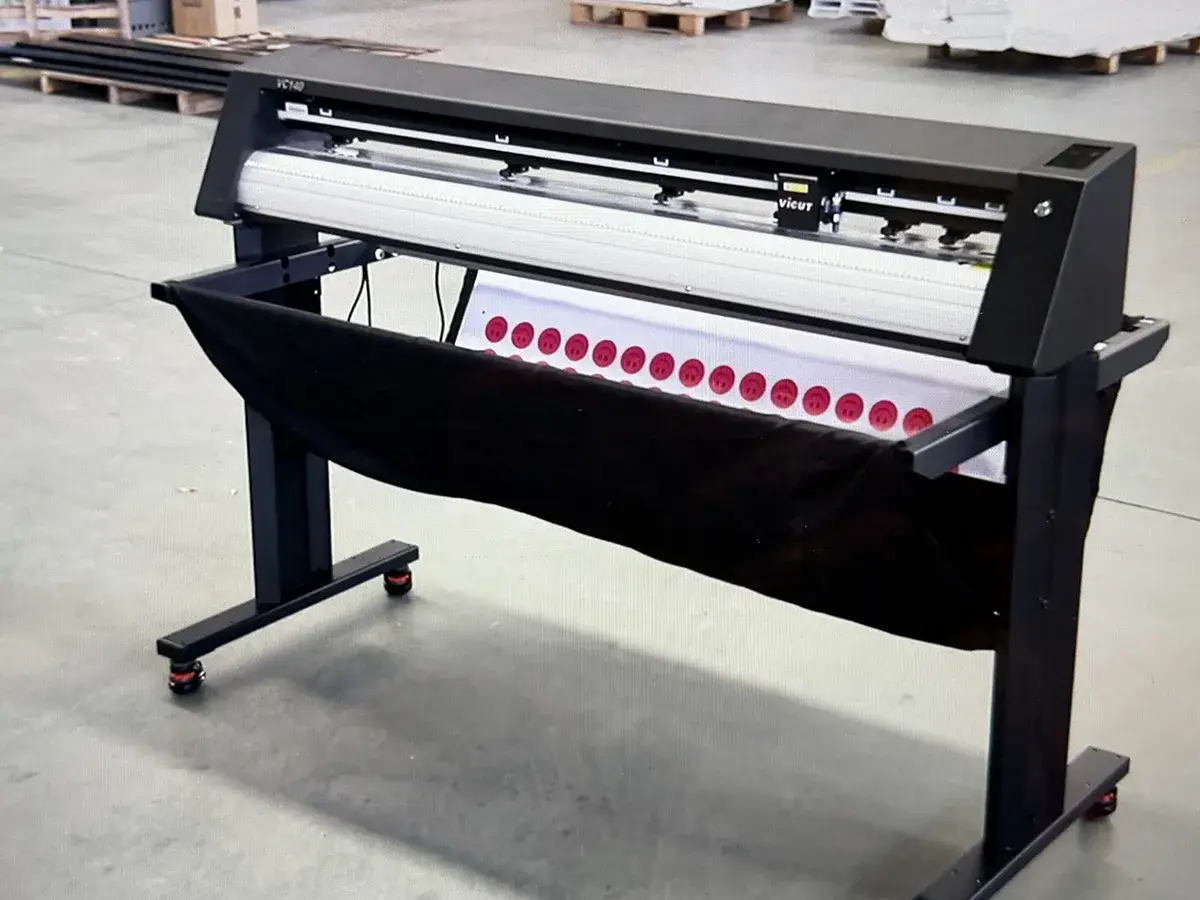

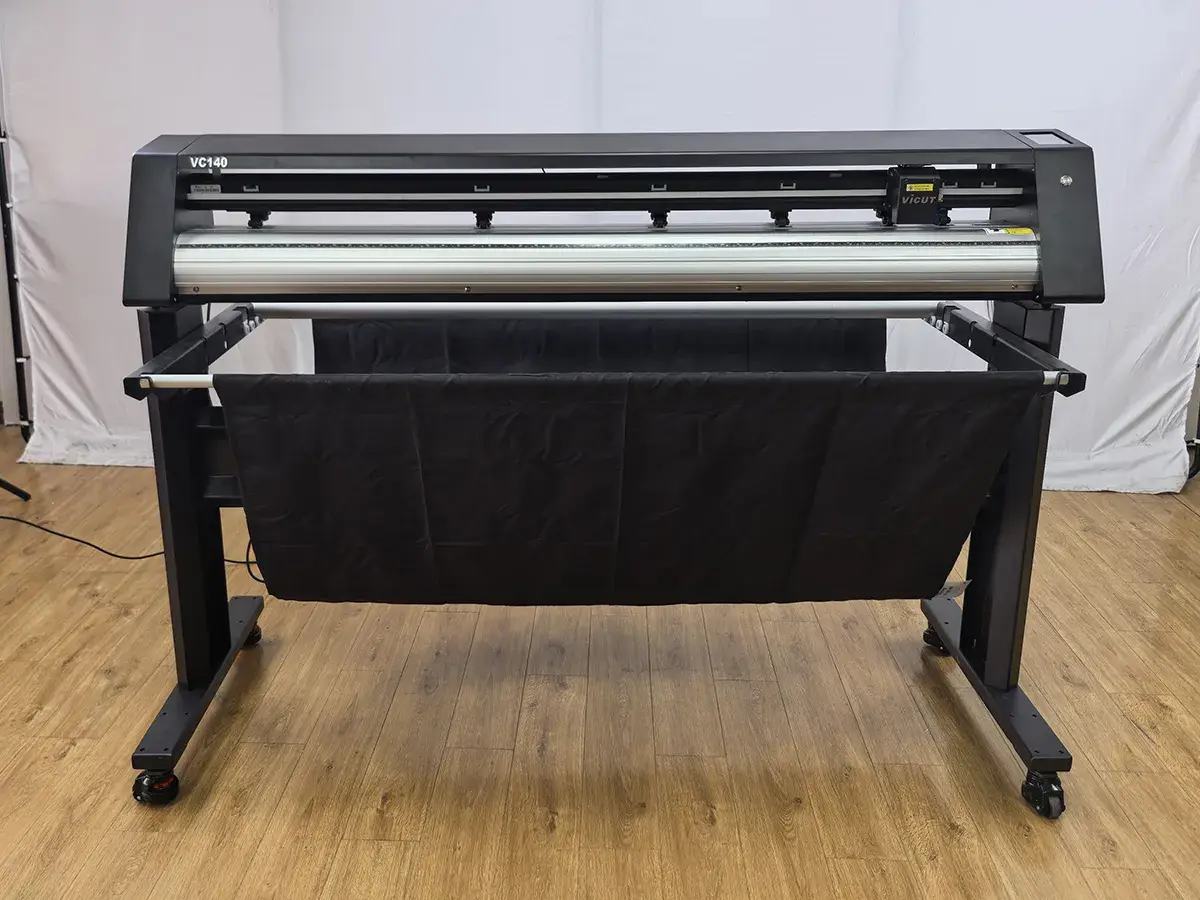

Серия VCСервоприводный режущий плоттер для виниловой пленки
Сервоприводный режущий плоттер серии VC предназначен для производства широкоформатной графической продукции и выполнения крупных заказов на резку выставочных баннеров, наклеек с контурной резкой, термотрансферных изображений для одежды и другой продукции.
Плоттер поддерживает рулоны шириной до 1660 мм (рабочая ширина резки – до 1540 мм), оснащен CCD-камерой высокого разрешения для распознавания круглых, угловых и QR-меток, что обеспечивает точное совмещение реза с напечатанным изображением. Сервопривод с замкнутым контуром и точность позиционирования ±0,02 мм гарантируют стабильное качество даже на высоких скоростях до 1200 мм/с. Материал удерживается системой подачи с тяговым валом, вакуумной фиксацией и прижимными роликами, что предотвращает смещение и обеспечивает ровный край. Управление осуществляется через сенсорную панель, а также поддерживаются интерфейсы USB, Ethernet, USB-накопитель и Wi-Fi для работы как с компьютером, так и в автономном режиме.
В частности, система позволяет выполнять больше индивидуальных заказов, расширять ассортимент услуг по фигурной резке графических материалов и поддерживать эффективный производственный процесс.
- Изготовление вывесок и рекламных материалов
Плоттер подходит для изготовления корпоративных вывесок, автомобильной графики, оформления витрин, выставочных баннеров и наклеек с контурной резкой по напечатанному изображению.
- Оформление интерьеров
Оборудование позволяет изготавливать настенные наклейки с индивидуальным дизайном, декоративные пленки и материалы для обновления поверхностей кухонной мебели.
- Изготовление индивидуальной продукции
Плоттер подходит для изготовления термотрансферных изображений для одежды, оформления футболок и курток, производства трафаретов для настенной росписи, изготовления моделей и выполнения других проектов с индивидуальным дизайном.
- Различные компании
Плоттер данного формата подходит для производителей вывесок, рекламных компаний, предприятий по оформлению автомобилей, типографий и студий персонализации, выполняющих широкоформатную резку и серийные заказы.
| Модель | |||
| Подставка | В комплекте | В комплекте | В комплекте |
| Макс. ширина материала | 720 мм | 1400 мм | 1660 мм |
| Макс. ширина резки | 600 мм | 1310 мм | 1540 мм |
| Кол-во прижимных роликов | 4 | 6 | 7 |
| Точность резки | ±0,02 мм | ±0,02 мм | ±0,02 мм |
| Система привода | Сервопривод | Сервопривод | Сервопривод |
| Макс. скорость резки | 1200 мм/с | 1200 мм/с | 1200 мм/с |
| Интерфейс подключения | USB/Ethernet/USB-накопитель/Wi-Fi | USB/Ethernet/USB-накопитель/Wi-Fi | USB/Ethernet/USB-накопитель/Wi-Fi |
| Распознавание регистрационных меток | CCD-камера высокого разрешения | CCD-камера высокого разрешения | CCD-камера высокого разрешения |
| Типы меток | Круглые, угловые, QR-коды | Круглые, угловые, QR-коды | Круглые, угловые, QR-коды |
| ПО | AIDCut-CAM, SignMaster (опционально) | AIDCut-CAM, SignMaster (опционально) | AIDCut-CAM, SignMaster (опционально) |
| Система подачи материала | Механизм подачи с тяговым валом | Механизм подачи с тяговым валом | Механизм подачи с тяговым валом |
| Мощность двигателя | 25 Вт | 25 Вт | 25 Вт |
| Макс. давление ножа | 1000 гс | 1000 гс | 1000 гс |
| Мощность машины | < 100 Вт | < 100 Вт | < 100 Вт |
| Электропитание | 110-130/210-230 В переменного тока, 50/60 Гц | 110-130/210-230 В переменного тока, 50/60 Гц | 110-130/210-230 В переменного тока, 50/60 Гц |
| Рабочая температура | 5-35 °C | 5-35 °C | 5-35 °C |
| Масса брутто/нетто | 47/44 кг | 61/58 кг | 67/64 кг |
| Размеры упаковки (Д×Ш×В) | 1050×380×500 мм (0,2 м³) | 1730×380×500 мм (0,33 м³) | 1990×380×500 мм (0,38 м³) |
-

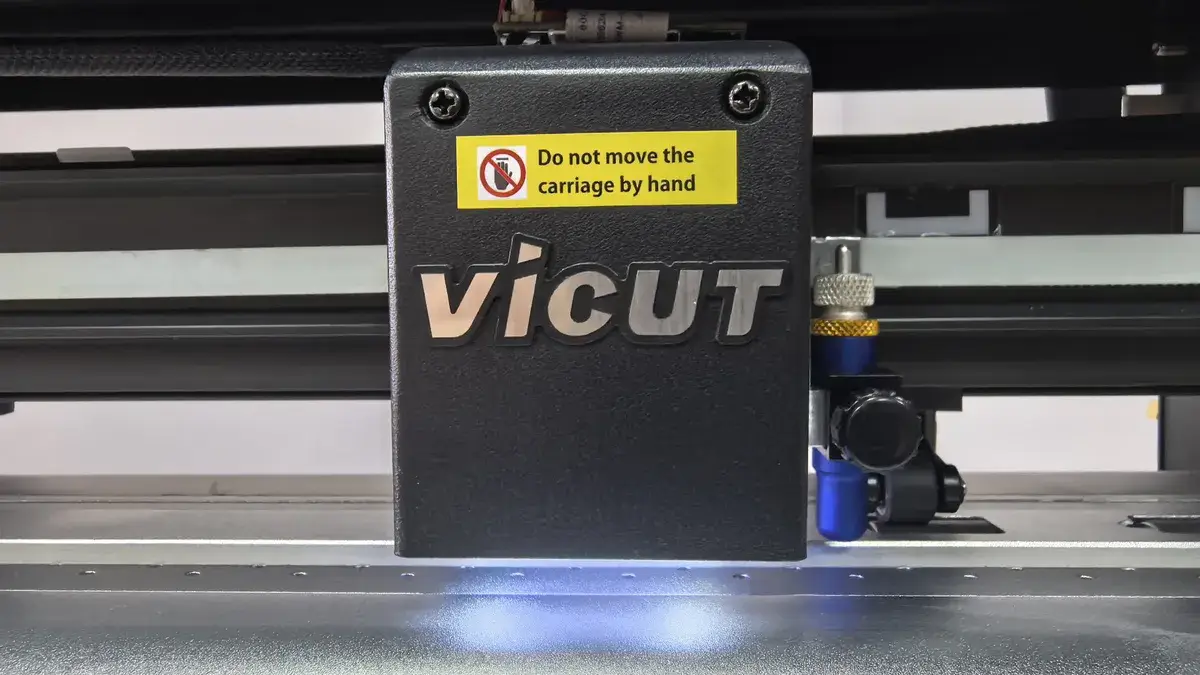

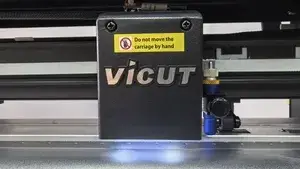

Подвижная каретка с режущим инструментомПодвижная каретка позволяет перемешать ракель в различных направлениях, что дает возможность гибко настраивать узор и размер резки.
-

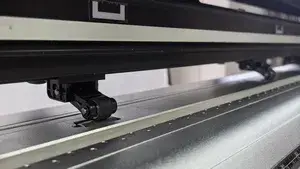

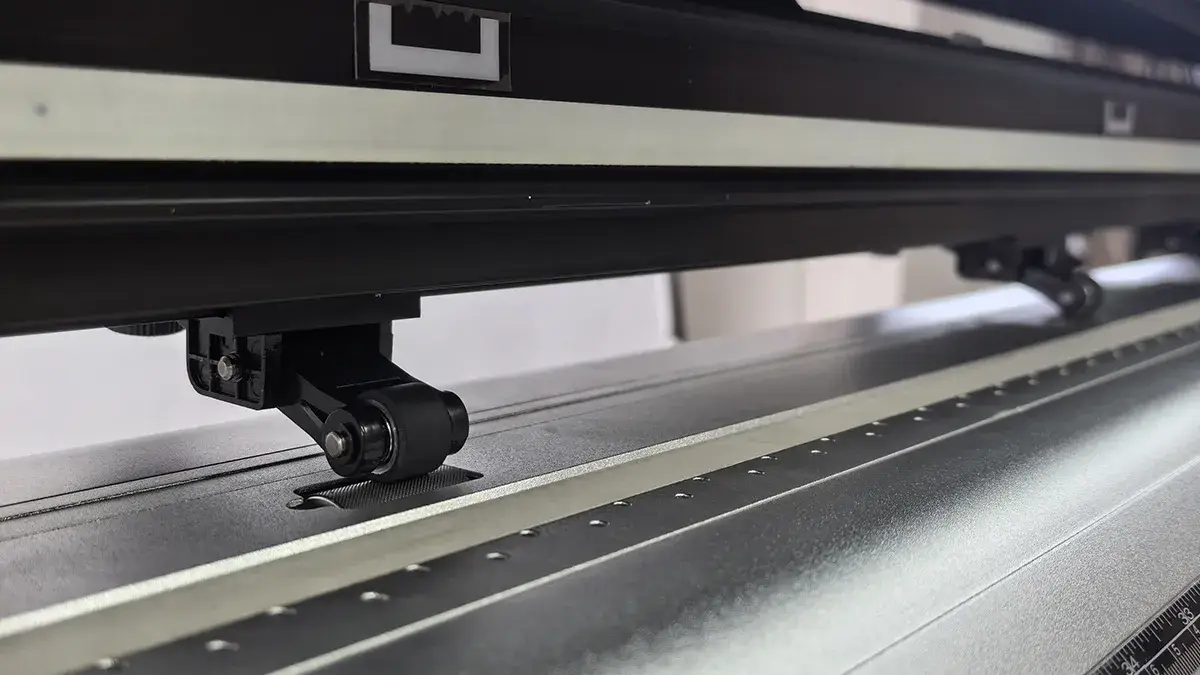

Стальной ролик с абразивным покрытием и прижимной роликСтальной ролик с абразивным покрытием и прижимной ролик уменьшают смещение пласта материала во время размотки и перемотки.
-

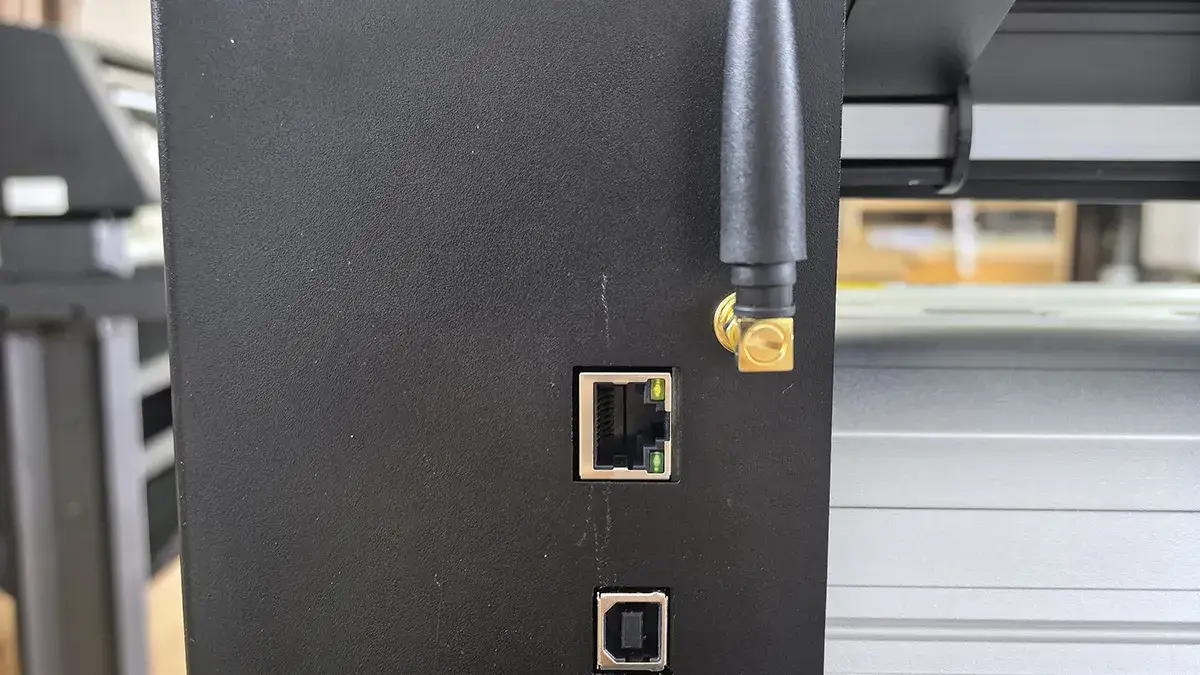

Несколько интерфейсов передачи файловРазличные способы передачи данных упрощают загрузку файлов резки в разных производственных условиях, предоставляя больше возможностей для организации повседневной работы.
-

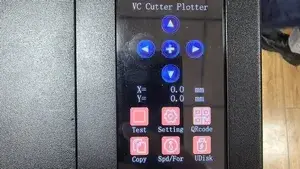

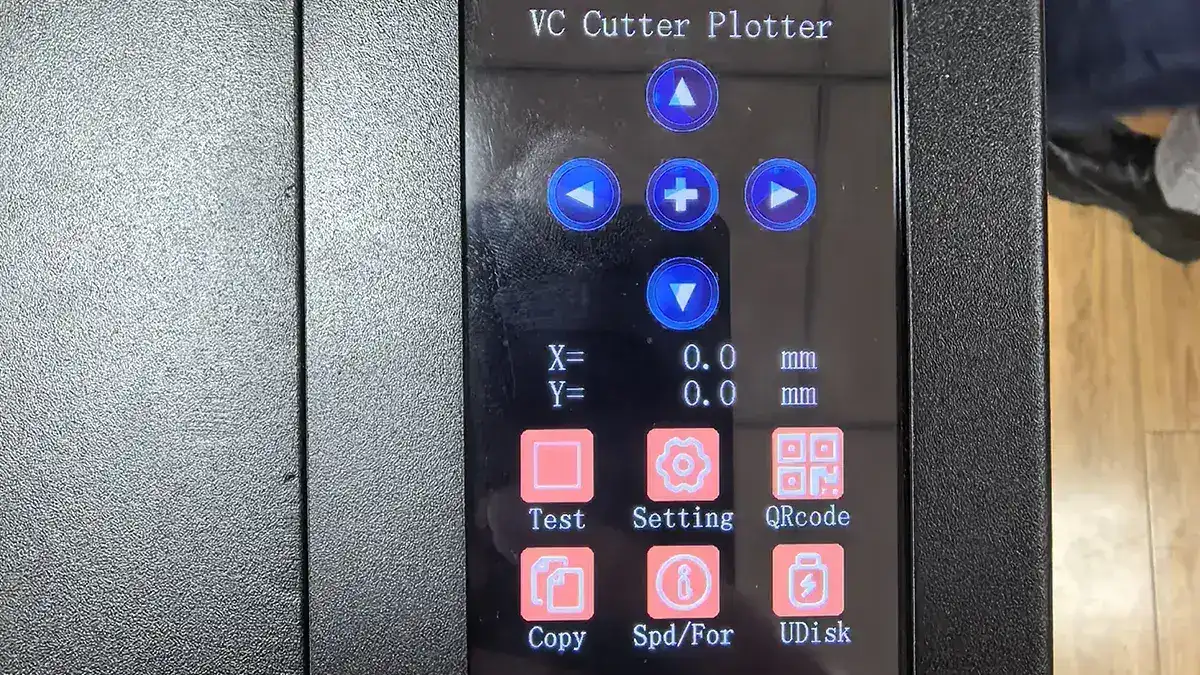

Сенсорная панель управленияСенсорный экран с простым и понятным интерфейсом позволяет даже неопытным операторам сразу приступить к работе с плоттером.
-

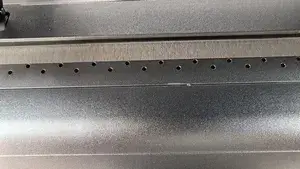

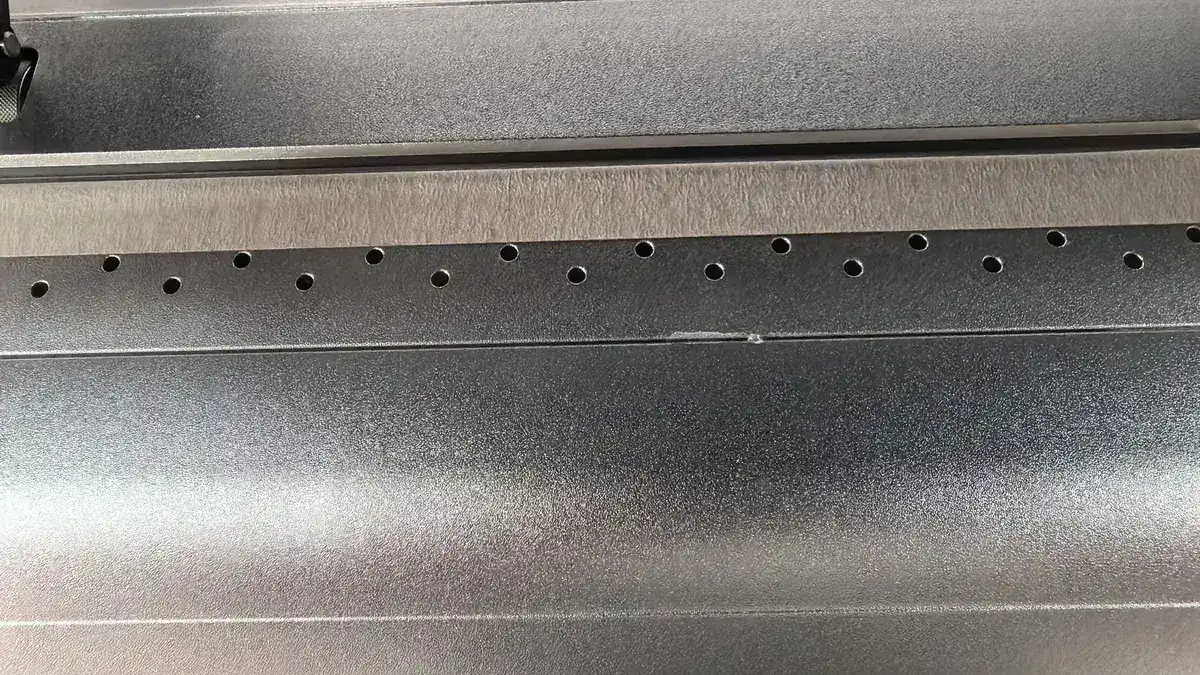

Отверстия вакуумной фиксацииОтверстия вакуумной фиксации помогают поддерживать ровное положение материала во время резки, особенно при работе с легкой виниловой пленкой, способной легко слететь с плоттера.
-

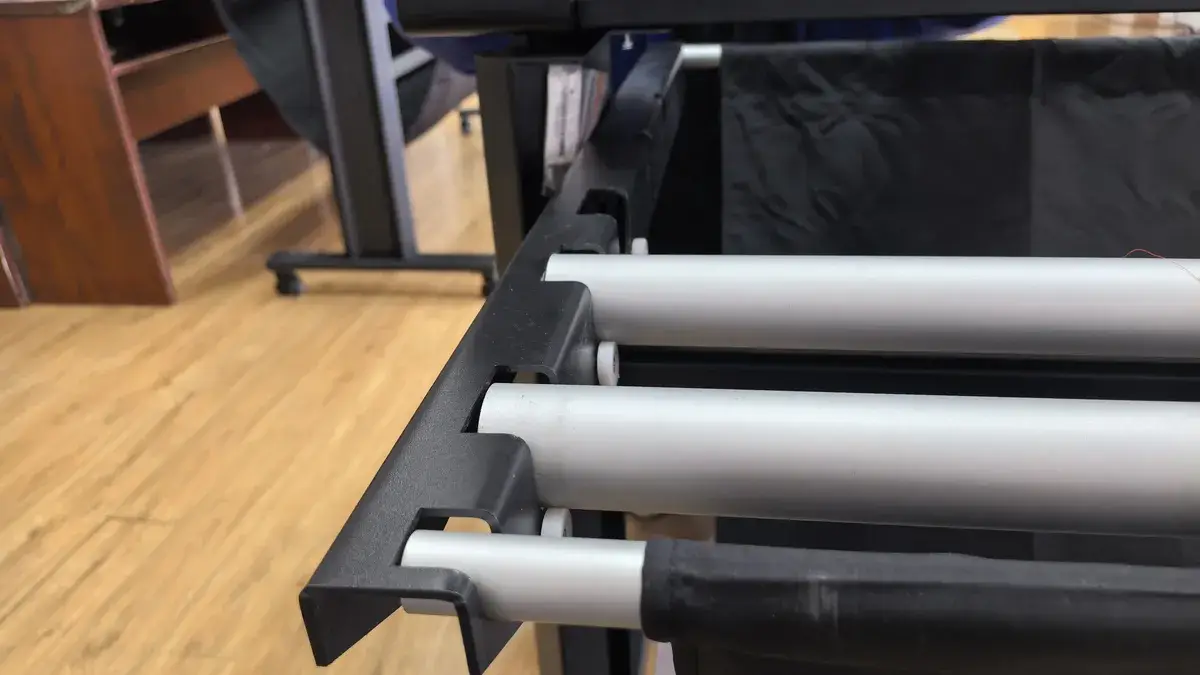

Система подачи материалаСистема подачи обеспечивает плавное перемещение материала через режущий плоттер.
-

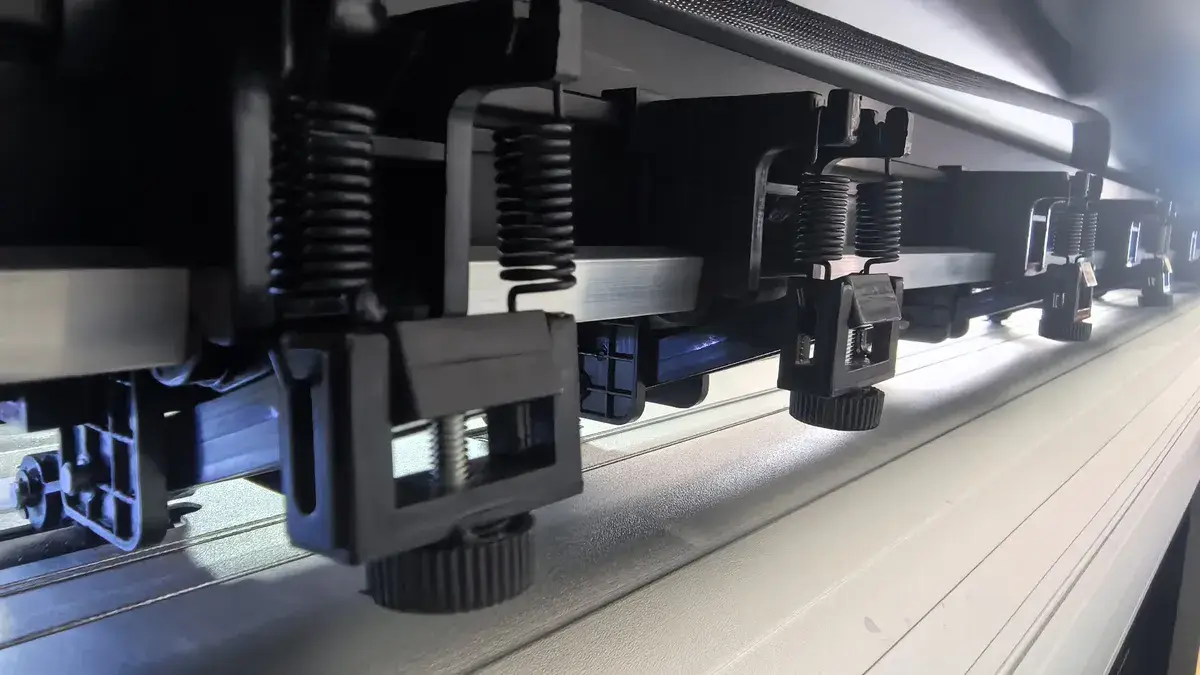

Прижимное устройствоСпециальное устройство удерживает разматываемый материал от смещения во время резки.
-

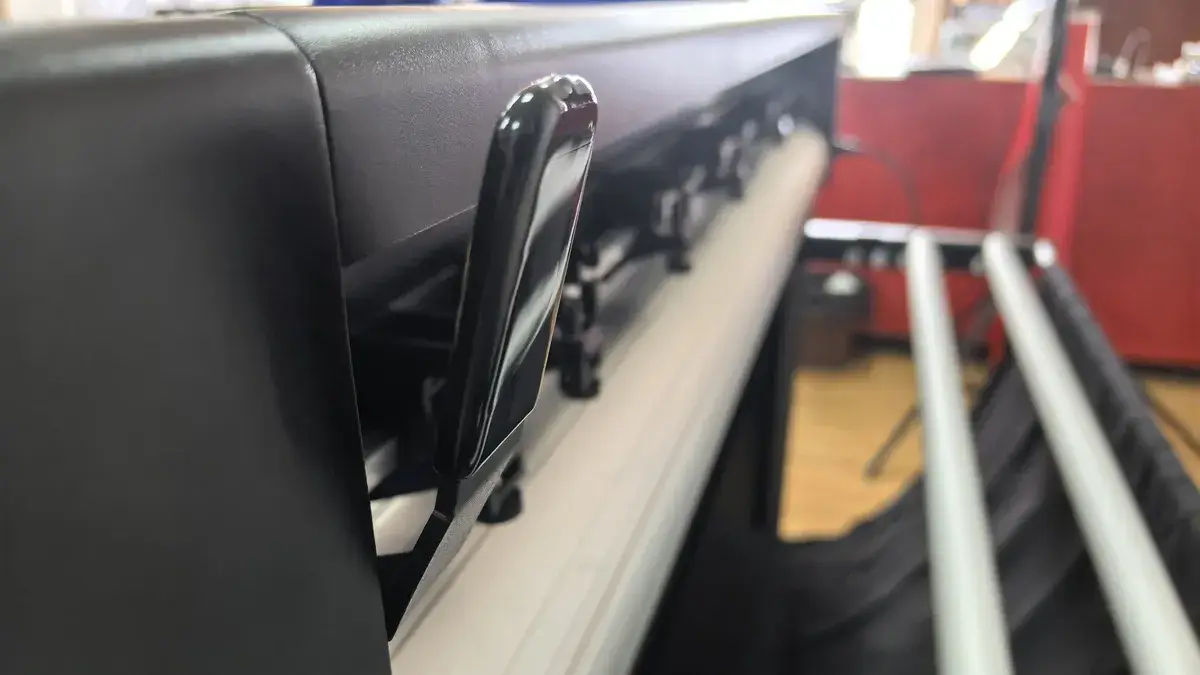

Прижимная планкаПрижимная планка является частью прижимного устройства и дополнительно удерживает материал во время обработки.
-

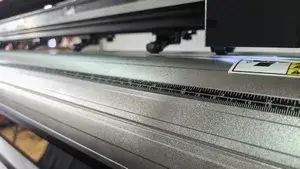

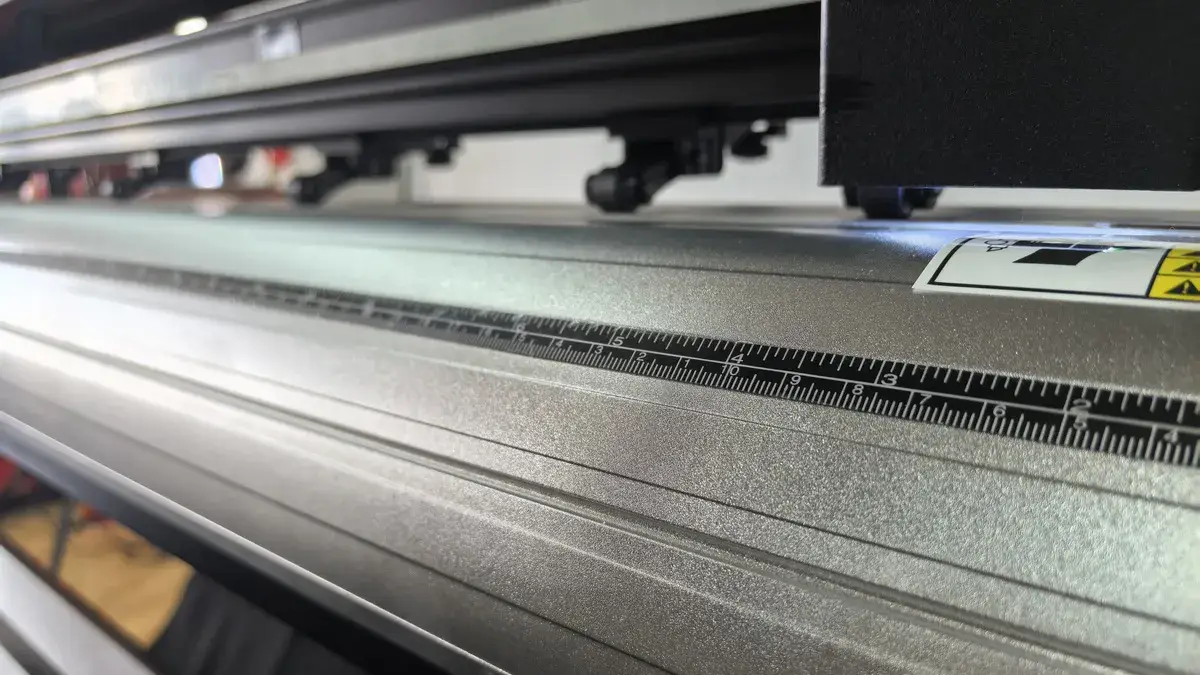

Шкала измеренияШкала упрощает выравнивание материала, позволяя операторам точнее размещать его перед началом резки.
-

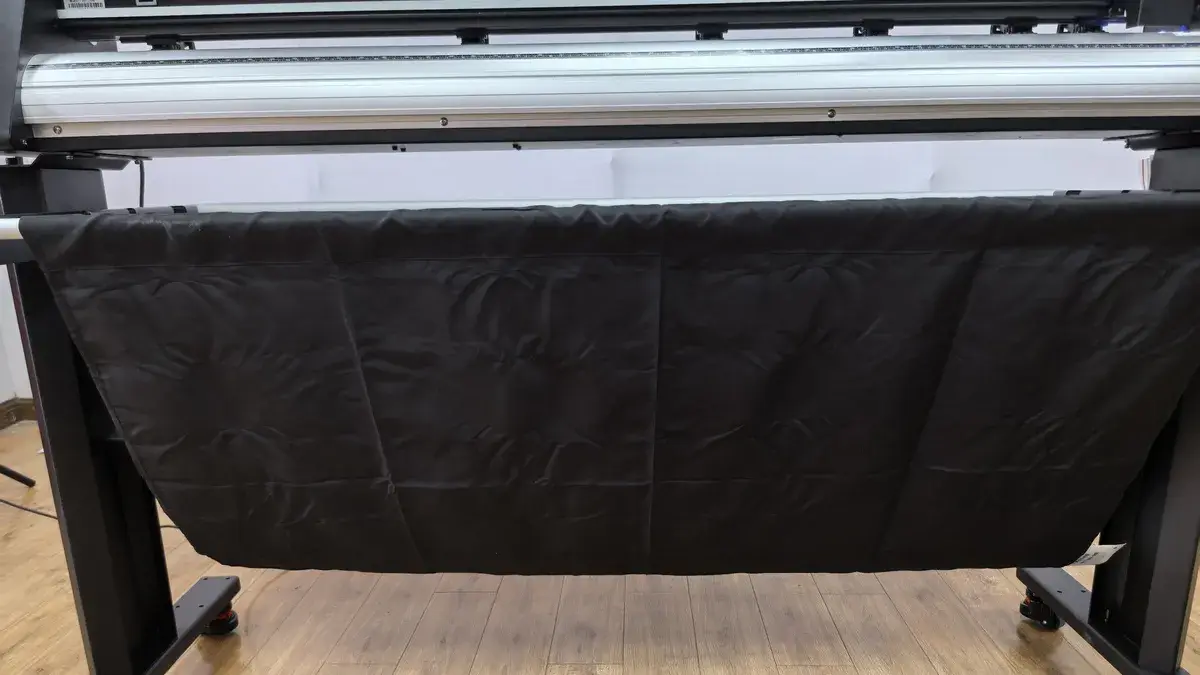

Корзина для сбора готового материалаПриемная корзина для сбора обработанного материала после резки.
-

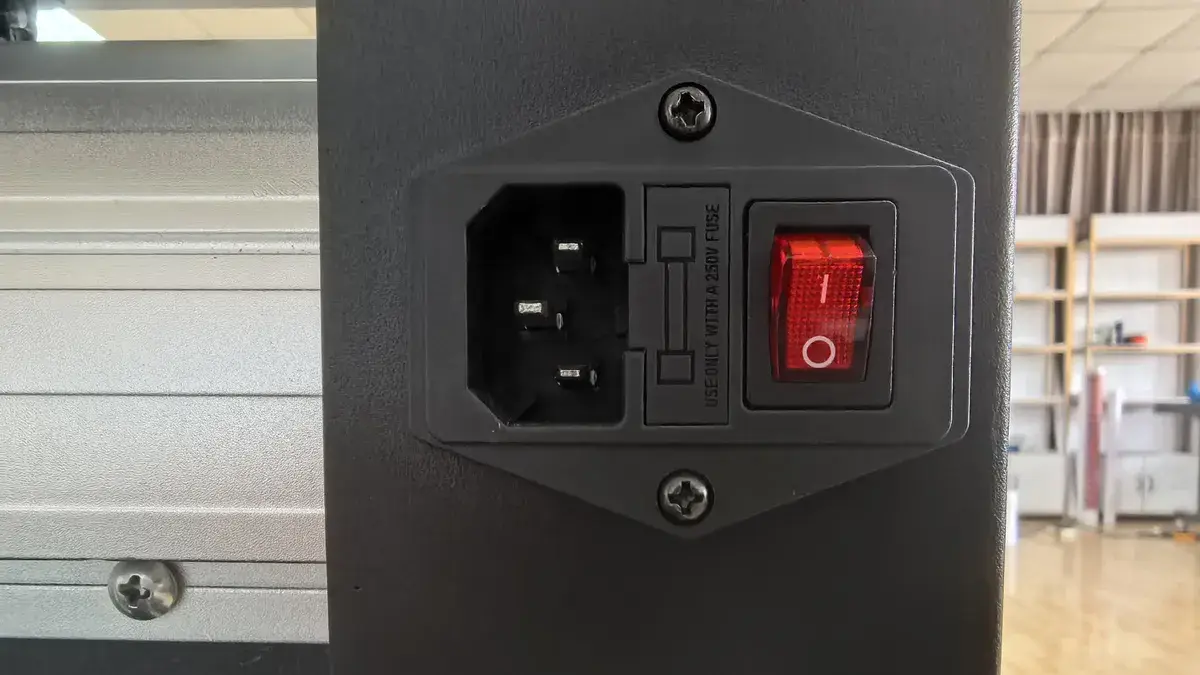

Выключатель питанияКнопка включения и разъем кабеля удобно расположены внизу оборудования для простого подключения к сети.
