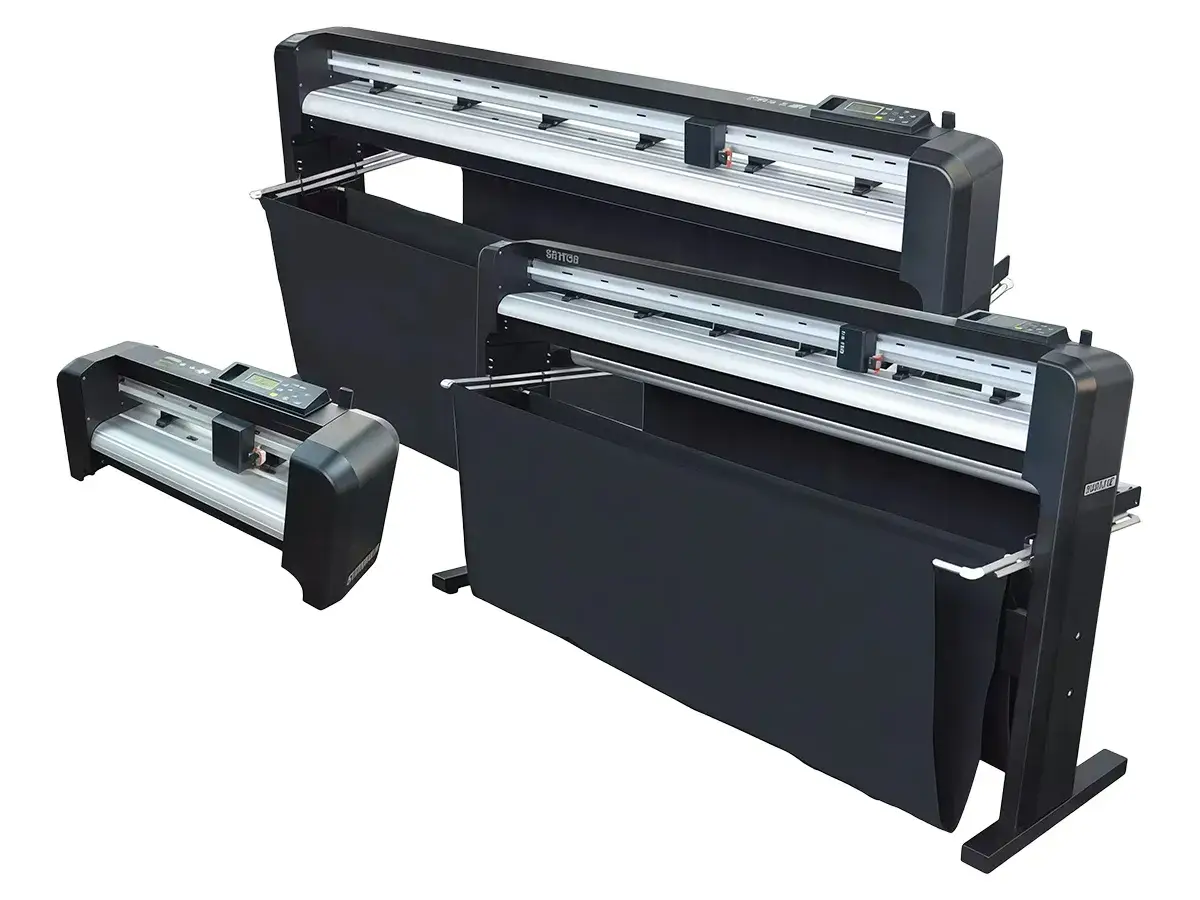

Серия GCРулонный режущий плоттер

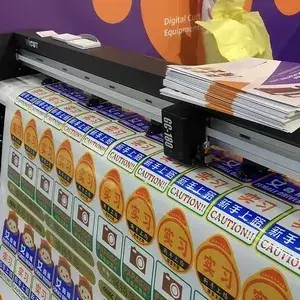

Рулонный режущий плоттер VICUT серии GC (модели GC-60, GC-140, GC-180) предназначен для точной контурной резки широкоформатных рулонных материалов: самоклеящегося винила, защитных пленок PPF, тонировочных и световозвращающих пленок, трафаретной резины, картона и других гибких основ. Сервопривод с замкнутым контуром, оптическая линейка и электронная компенсация смещения ножа обеспечивают постоянную глубину реза и аккуратные края даже на мелких элементах.
Максимальная ширина материала: 1780 мм, ширина контурной резки: 1520 мм, скорость резки: до 800 мм/с. Прижимные ролики плоттера поддерживают подачу рулонов длиной до 7000 мм, а вакуумная фиксация удерживает материал в ровном положении на протяжении всего процесса. Поддерживаются интерфейсы USB, RS-232, USB-накопитель и совместимость с AutoCAD, Adobe Illustrator, CorelDRAW и FlexiSign.
Рулонный плоттер представляет собой практичное решение для рекламно-производственных компаний, установщиков пленочных покрытий и предприятий по изготовлению графической продукции, которым необходима надежная резка как при ежедневном производстве, так и при выполнении индивидуальных заказов.
| Модель | |||
| Макс. ширина резки (обычная резка) | 450 мм | 1290 мм | 1630 мм |
| Макс. ширина резки (контурная резка) | 430 мм | 1220 мм | 1520 мм |
| Макс. ширина материала | 570 мм | 1440 мм | 1780 мм |
| Мин. ширина материала | 70 мм | 70 мм | 800 мм/с |
| Макс. скорость резки | 450 гс, 8 ступеней | 450 гс, 8 ступеней | 450 гс, 8 ступеней |
| Регулировка давления ножа | С шагом 1 гс | С шагом 1 гс | С шагом 1 гс |
| Система привода | Сервопривод | Сервопривод | Сервопривод |
| Механическое разрешение | 0,0125 мм | 0,0125 мм | 0,0125 мм |
| Мин. диаметр окружности | 0,8 мм | 0,8 мм | 0,8 мм |
| Мин. размер буквенных символов | 1×1 мм | 1×1 мм | 1×1 мм |
| Мин. размер цифровых символов | 3×3 мм | 3×3 мм | 3×3 мм |
| Поддерживаемые операционные системы | Windows 10/8/7/XP | Windows 10/8/7/XP | Windows 10/8/7/XP |
| Объем памяти | 2 МБ | 2 МБ | 2 МБ |
| Стандартное ПО | Драйвер Windows, SignWork Pro, CADtoPlot Pro | Драйвер Windows, SignWork Pro, CADtoPlot Pro | Драйвер Windows, SignWork Pro, CADtoPlot Pro |
| Язык интерфейса | Английский | Английский | Английский |
| Форматы файлов | HP-GL, PLT | HP-GL, PLT | HP-GL, PLT |
| Интерфейс подключения | USB-накопитель, USB, RS-232 | USB-накопитель, USB, RS-232 | USB-накопитель, USB, RS-232 |
| Распознавание регистрационных меток | CCD-камера | CCD-камера | CCD-камера |
| Электропитание | 90-240 В переменного тока, 50/60 Гц | 90-240 В переменного тока, 50/60 Гц | 90-240 В переменного тока, 50/60 Гц |
| Мощность машины | 60 Вт | 60 Вт | 60 Вт |
| Держатели режущего ножа/пера | 1 держатель режущего ножа, 1 держатель пера | 1 держатель режущего ножа, 1 держатель пера | 1 держатель режущего ножа, 1 держатель пера |
| Диаметр режущего ножа | 2,0 мм | 2,0 мм | 2,0 мм |
| Углы заточки ножей | 30°, 45°, 60° | 30°, 45°, 60° | 30°, 45°, 60° |
| Типы перьев | Фломастер на водной основе и шариковая ручка с масляными чернилами | Фломастер на водной основе и шариковая ручка с масляными чернилами | Фломастер на водной основе и шариковая ручка с масляными чернилами |
| Способ фиксации материала | Прижимные ролики | Прижимные ролики | Прижимные ролики |
| Опорный ролик для материала | Не предусмотрен | В комплекте | В комплекте |
| Корзина для материала | Не предусмотрена | Опционально | Опционально |
| Масса брутто/нетто | 23/21 кг | 68/48 кг | 85/57 кг |
| Размеры упаковки (Д×Ш×В) | 90×35×40 см (0,13 м³) | 171×40×57 см (0,4 м³) | 220×40×57 см (0,5 м³) |

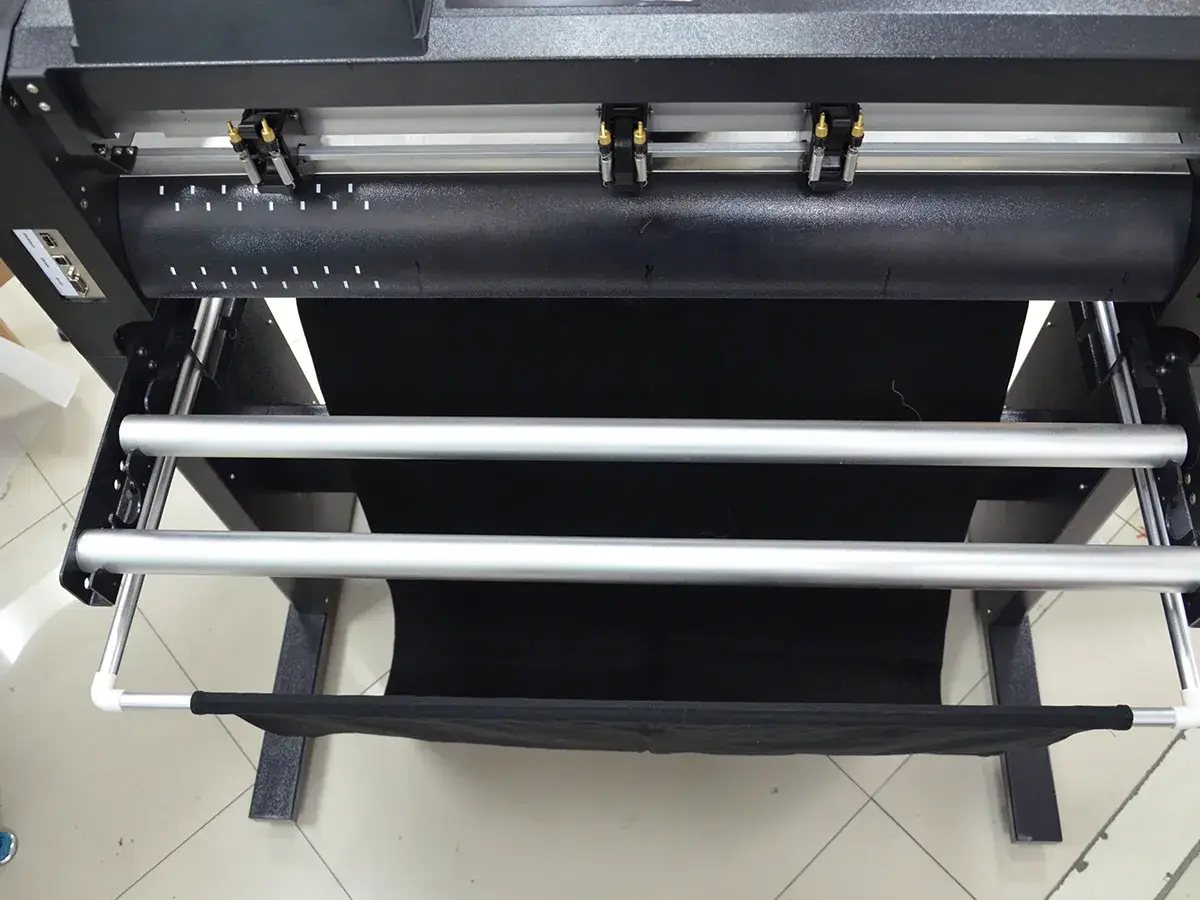

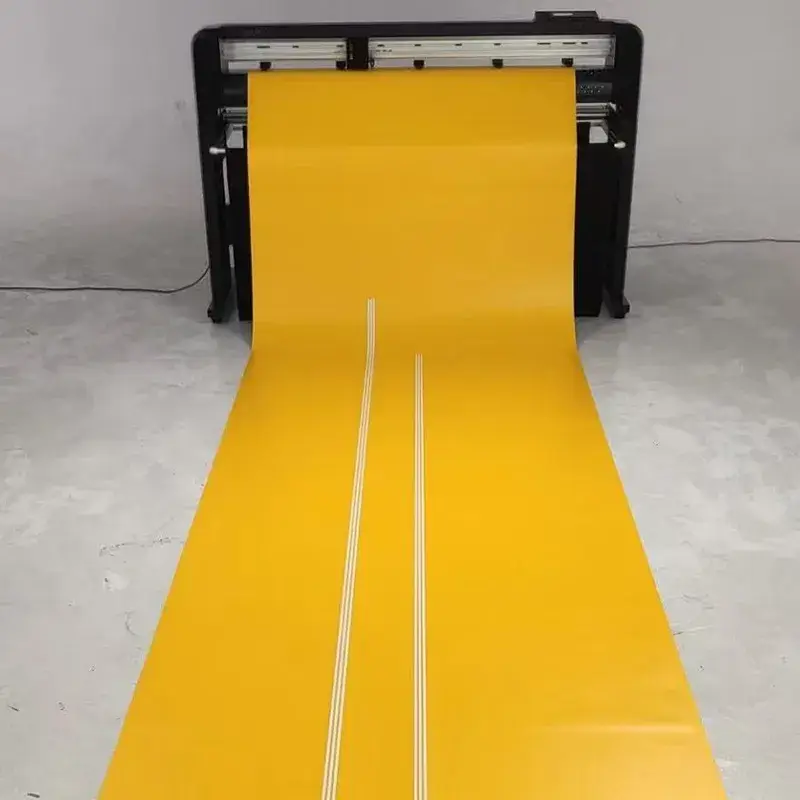

- Стабильная подача материала длиной до 7000 мм
Прижимные ролики точно контролируют направление материала, за счет поддерживаются чего рулоны с намоткой до 7 метров.
- Точная резка мелких символов
Плоттер способен вырезать мелкие элементы, включая окружности диаметром 0,8 мм, буквенные символы размером 1×1 мм и цифры размером 3×3 мм.
- Высокая скорость
Максимальная скорость резки 800 мм/с (доступно ускорение до 4000 мм/с²).
- Восьмиступенчатая регулировка давления ножа
Различным контурам резки можно назначать отдельные цвета и последовательно обрабатывать их ножами с различным нажимом.
- Поддержка протокола обмена данными Handshake и комплекта SDK
Доступный комплект средств разработки ПО (SDK) позволяет использовать плоттер совместно с пользовательскими программами, расширяя его возможности в профессиональных рабочих процессах и специализированных производственных системах.
-

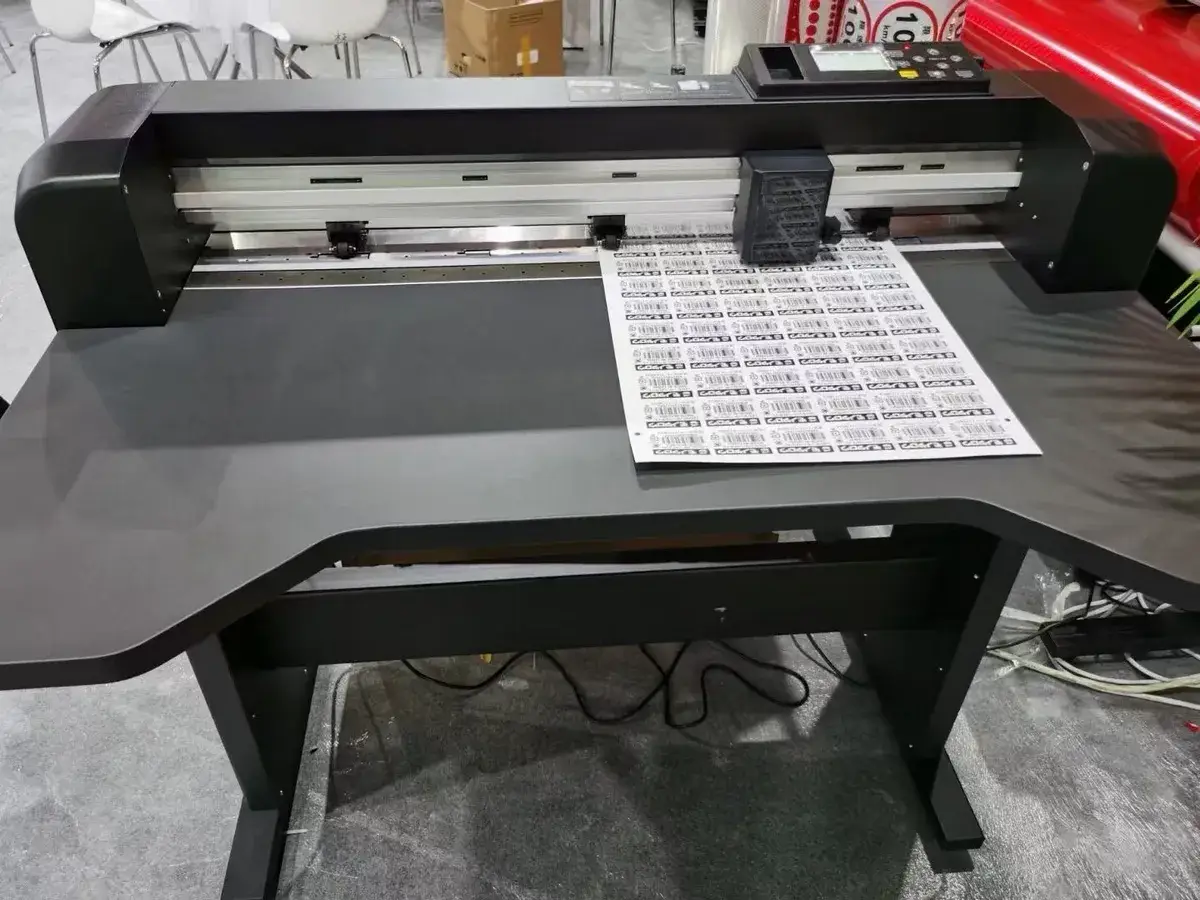

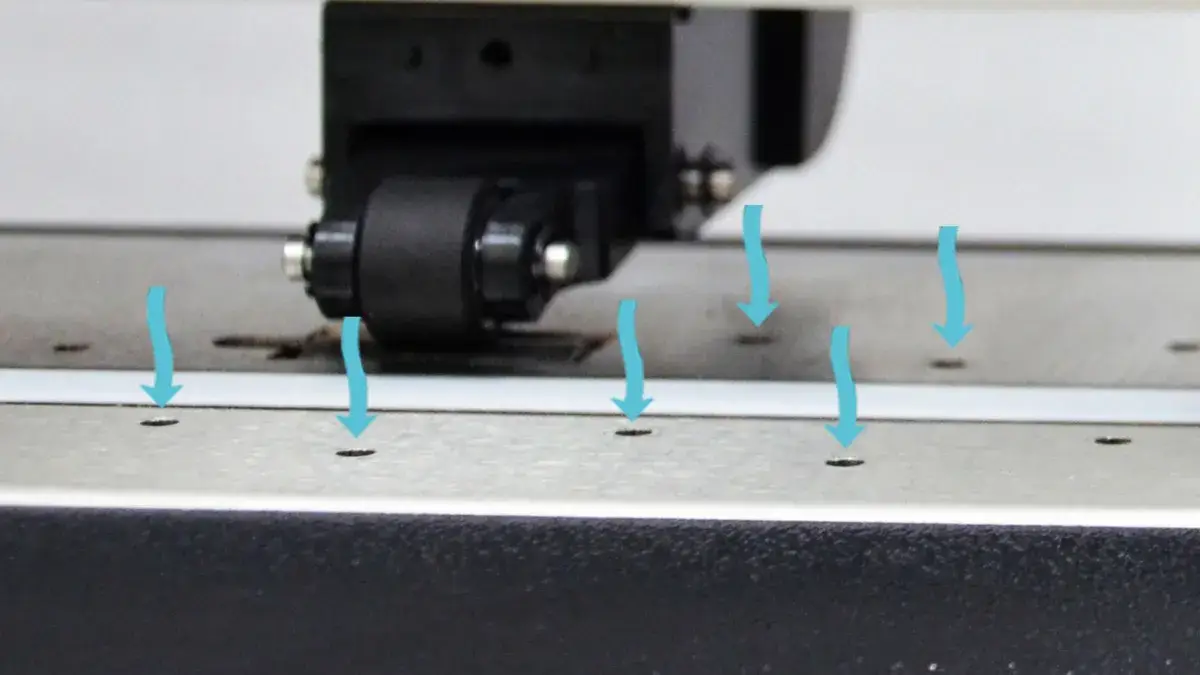

Рабочий стол с вакуумной фиксациейРабочий стол с вакуумной фиксацией удерживает материал в ровном положении во время резки, уменьшая его смещение и повышая точность обработки пленок, винила и других графических материалов.
-

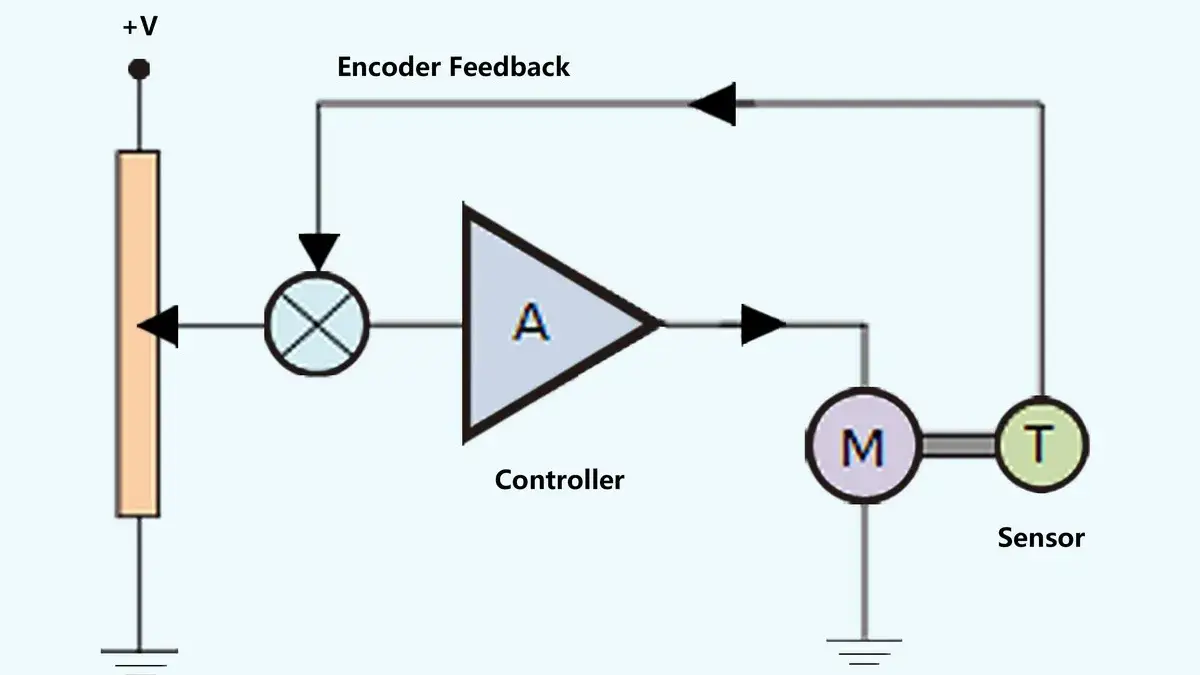

Серводвигатель с замкнутой системой управленияСерводвигатель с обратной связью обеспечивает стабильное перемещение, точное позиционирование и надежную работу режущего плоттера при ежедневной эксплуатации.
-

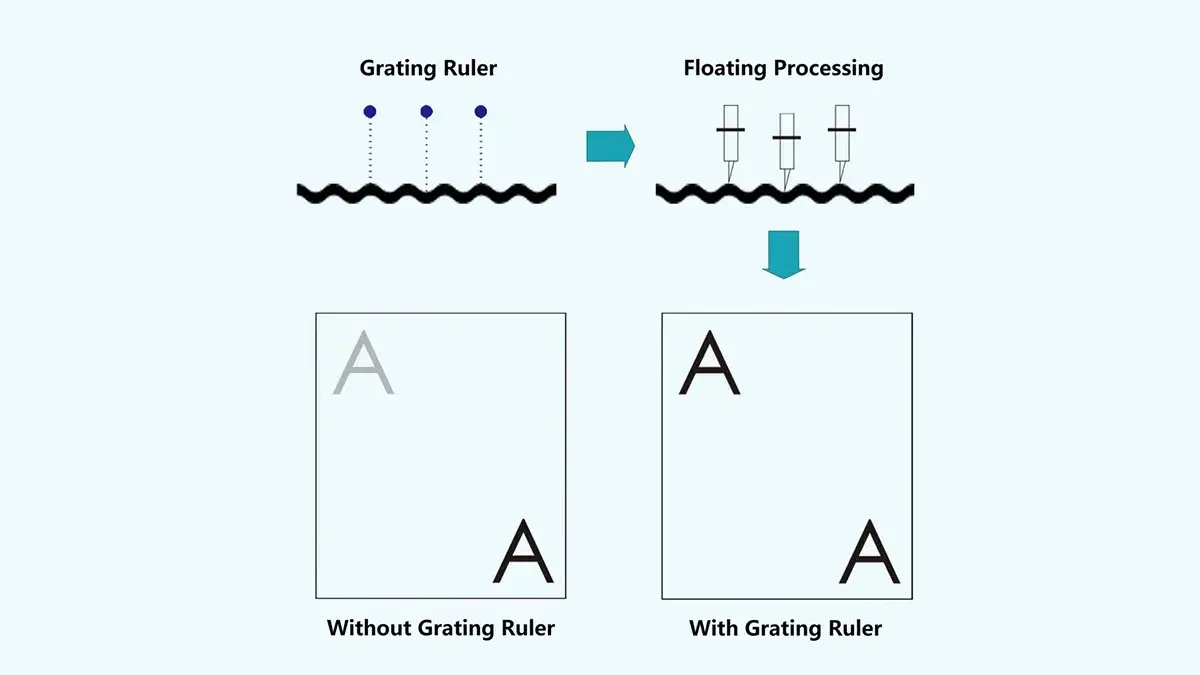

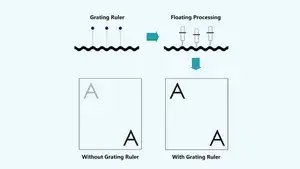

Оптическая линейкаОптическая линейка позволяет поддерживать постоянную глубину резки по всей рабочей ширине материала.
-

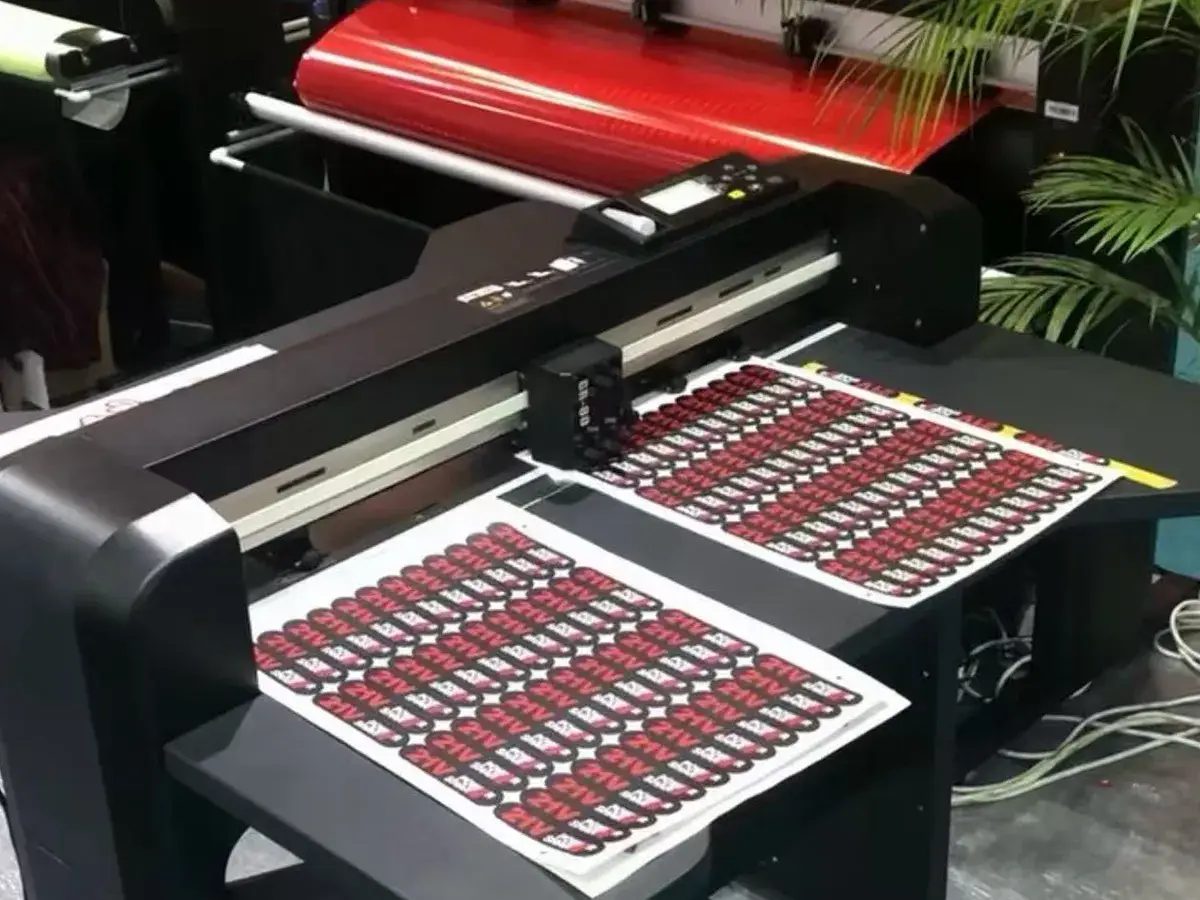

Чистые и ровные края резаВысокое качество резки позволяет получать графические изображения, декоративные наклейки, световозвращающие знаки и самоклеящиеся изделия с аккуратными краями, сокращая объем последующей обработки.
-

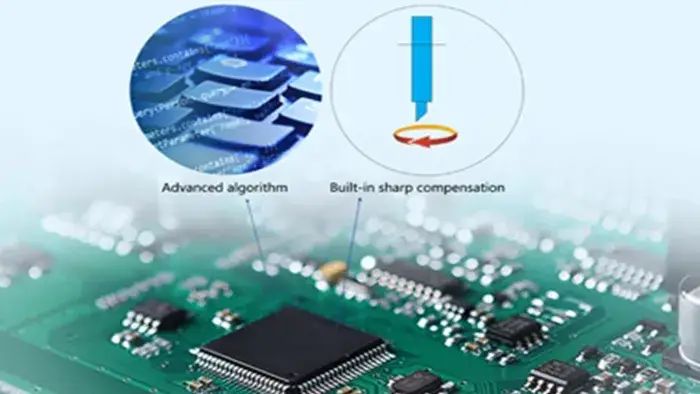

Электронная компенсация смещения ножаЭлектронная компенсация положения кончика ножа повышает точность следования заданному контуру, особенно при обработке углов, криволинейных участков и мелких деталей сложной формы.
-

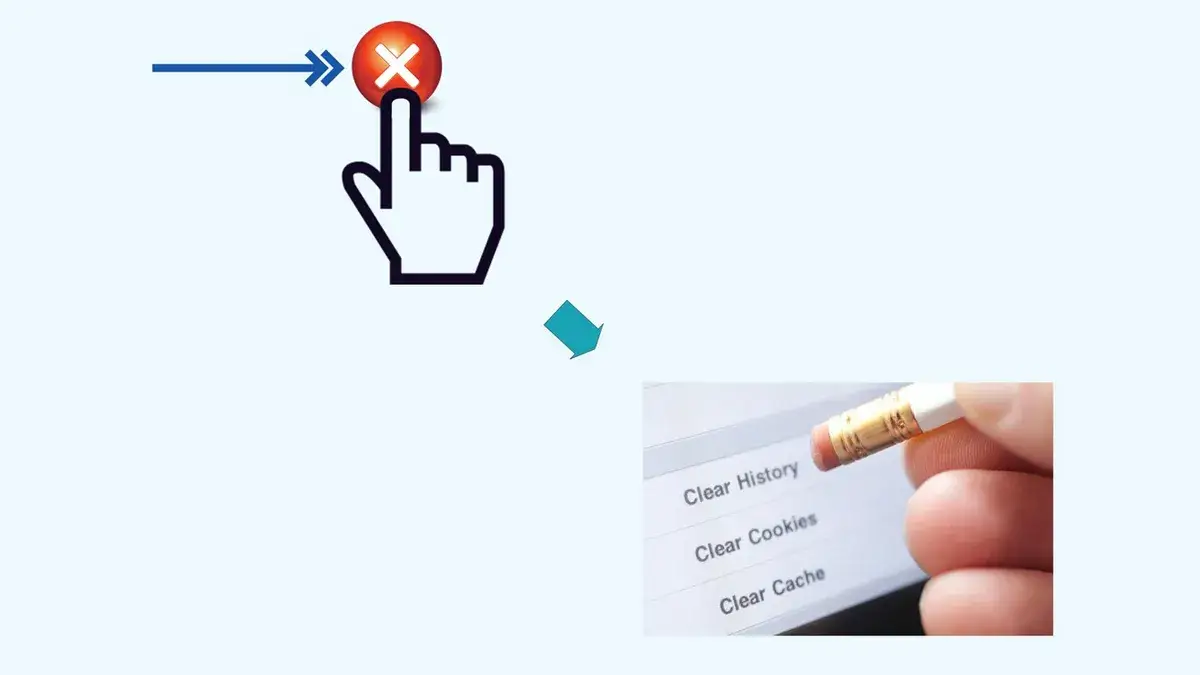

Очистка истории заданийФункция очистки истории одним нажатием позволяет оператору быстро удалить текущее задание из памяти оборудования и задать новые условия резки.
-

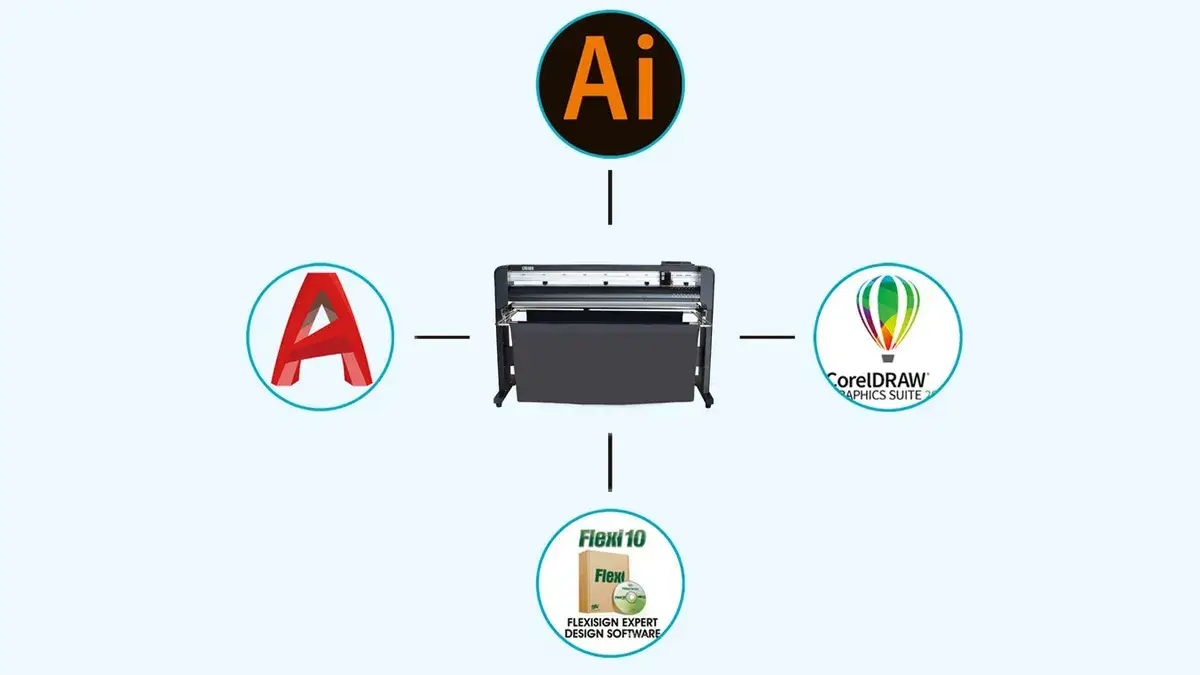

Совместим с различным ПОСовместимость с AutoCAD, Adobe Illustrator, CorelDRAW и FlexiSign позволяет интегрировать режущий плоттер в существующие процессы проектирования и производства графической продукции различного формата.
